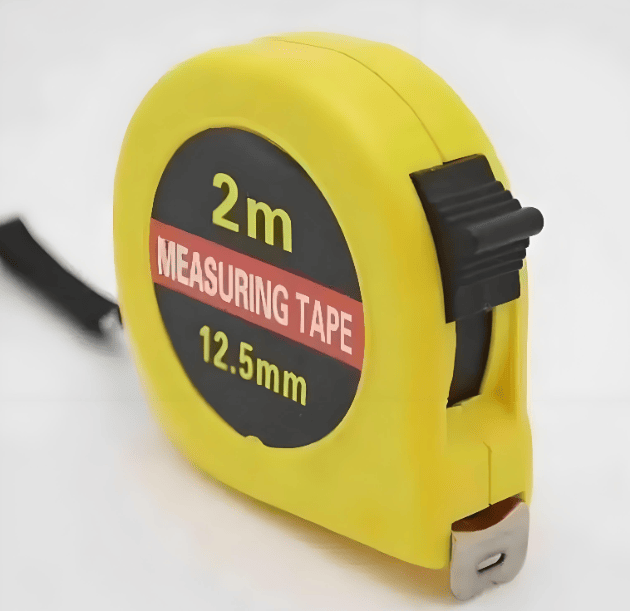

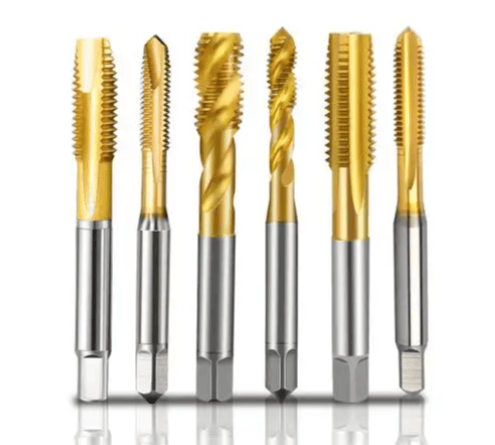

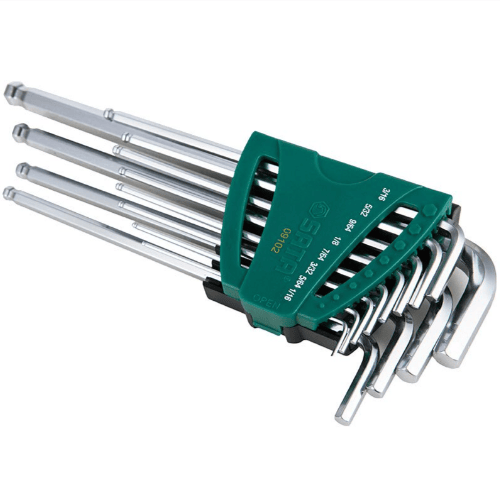

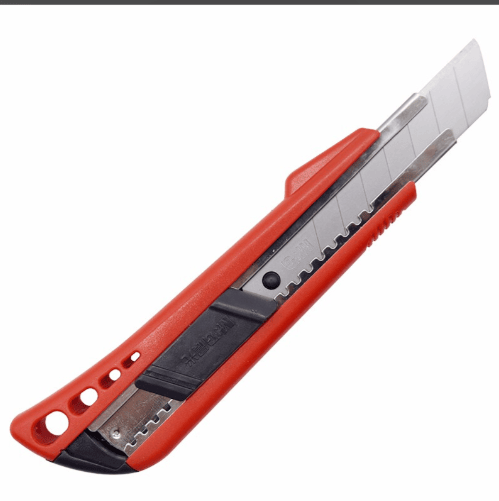

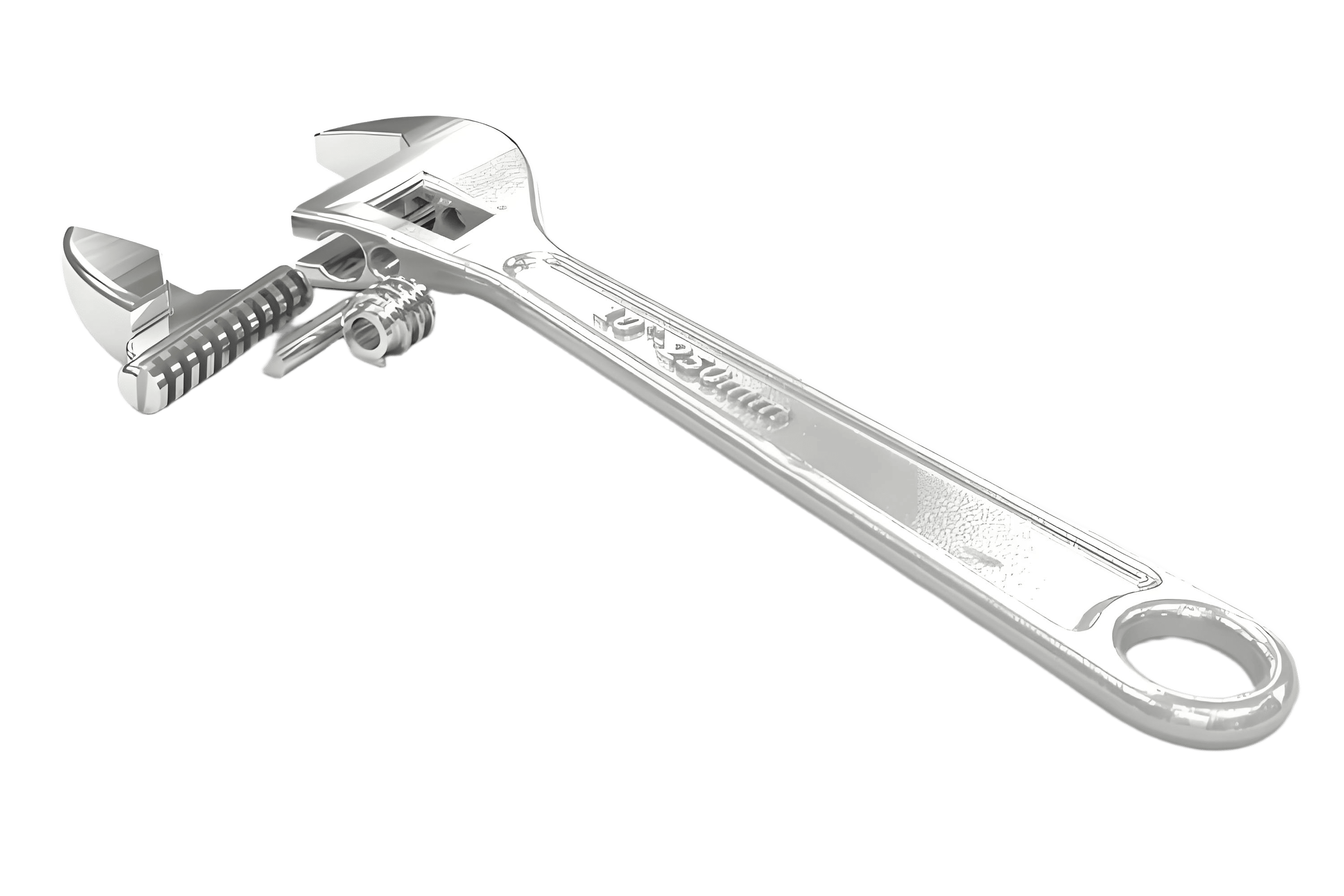

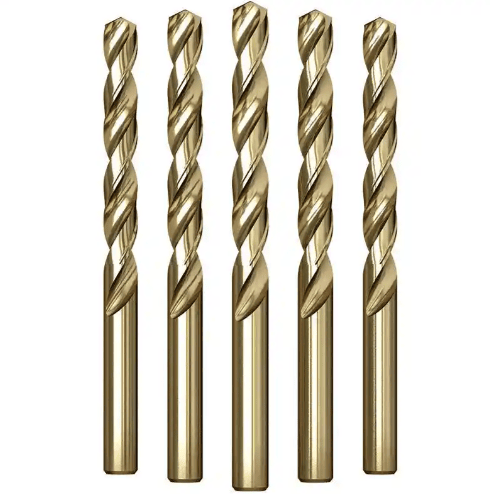

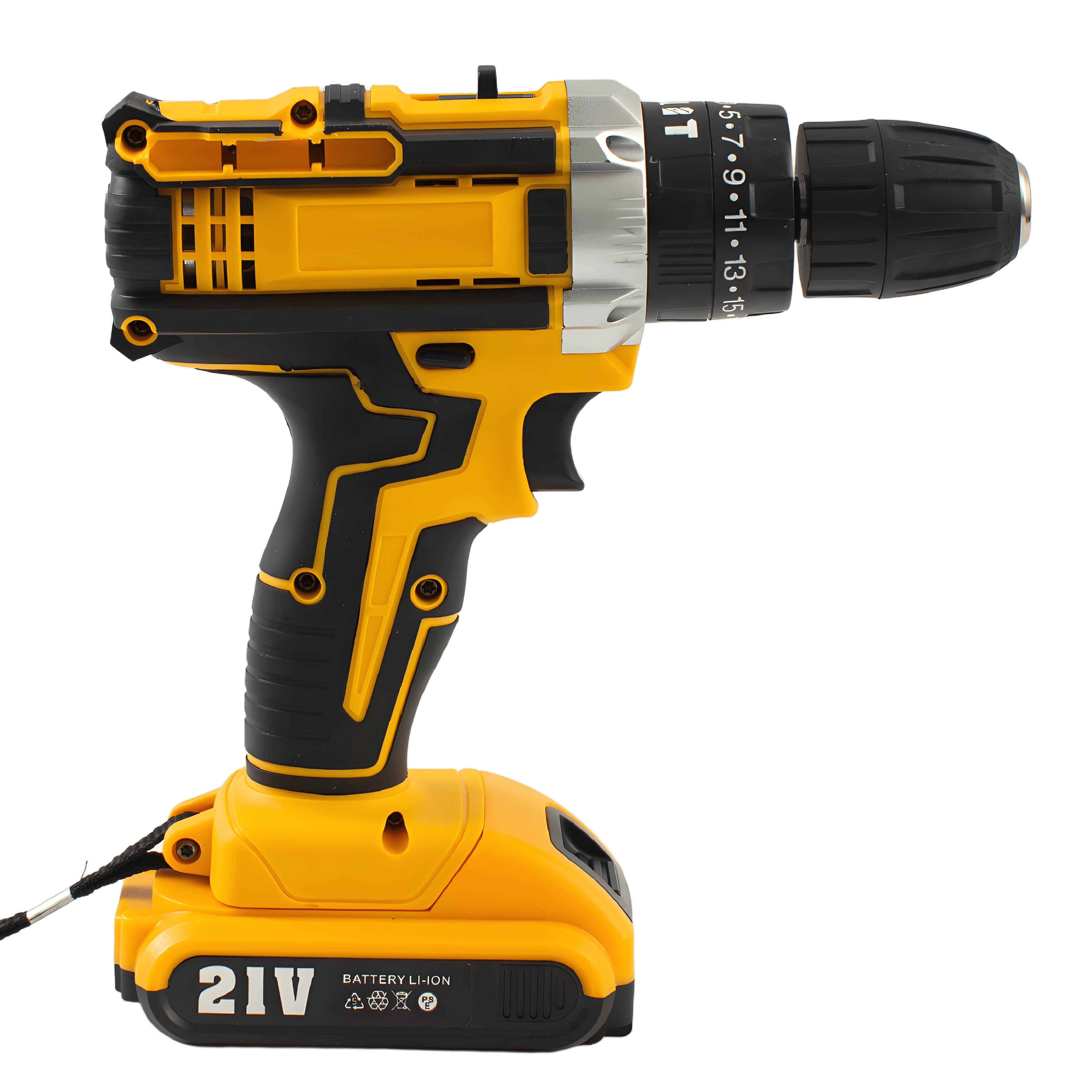

装配工具与配件

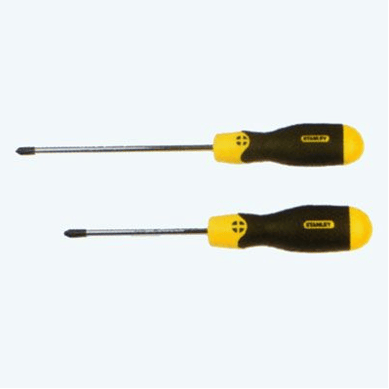

用途：拧紧或松开螺钉

常用规格：
- 十字：PH0、PH1、PH2、PH3（对应螺钉M1.6-M8）

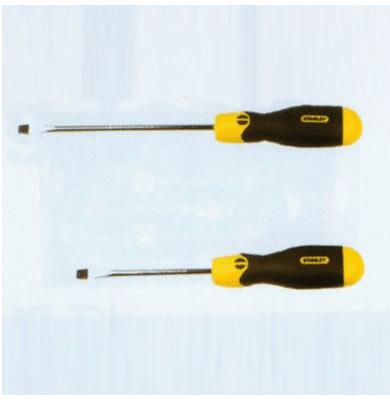

- 一字：SL2.5、SL4、SL5.5、SL6.5（对应槽宽）
- 六角：H2、H2.5、H3、H4

选用原则：
刀头必须与螺钉槽口匹配，否则会打滑损坏螺钉

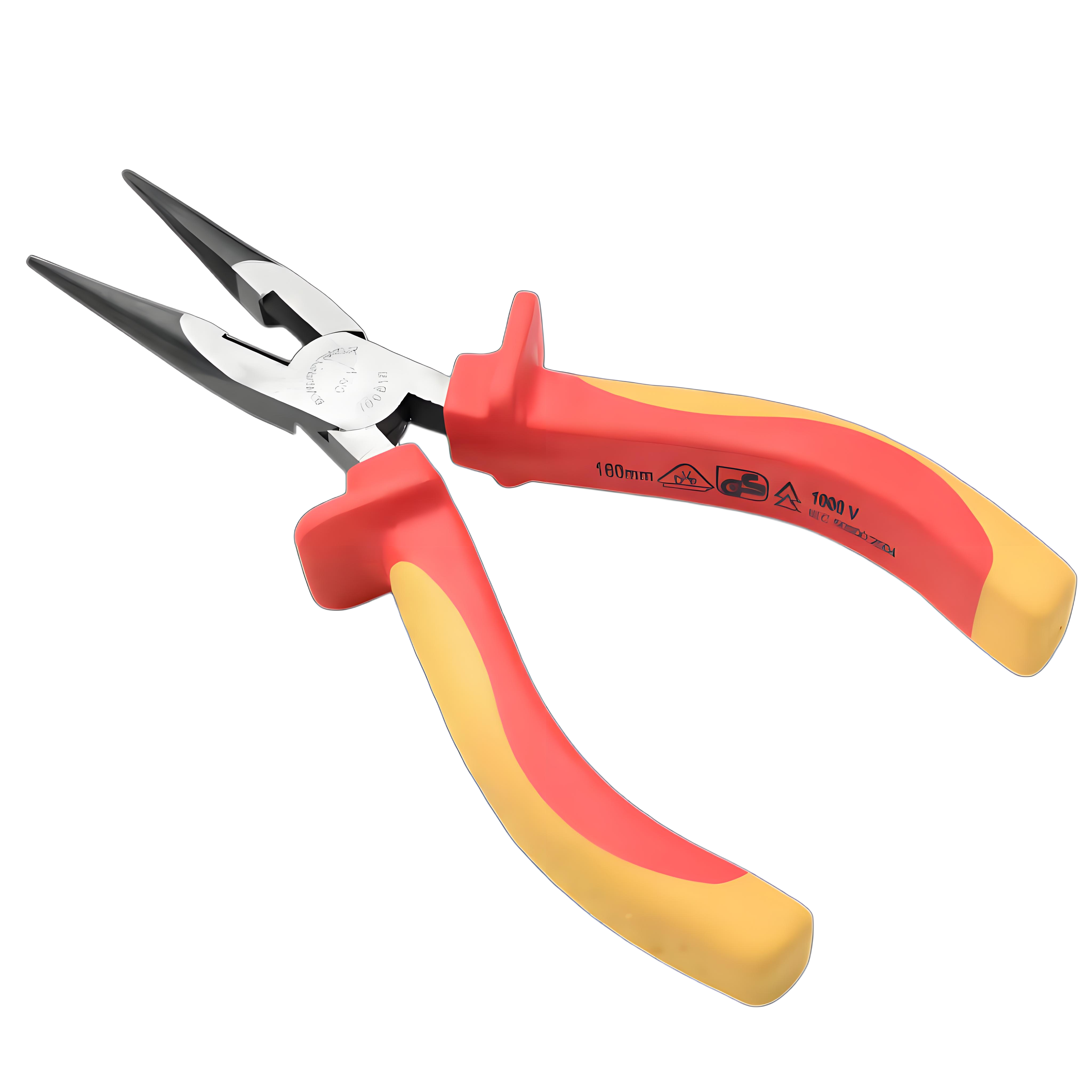

用途：狭小空间操作、弯曲导线、夹持小零件

常用规格：150mm、175mm、200mm

特点：钳头细长，可深入狭小空间

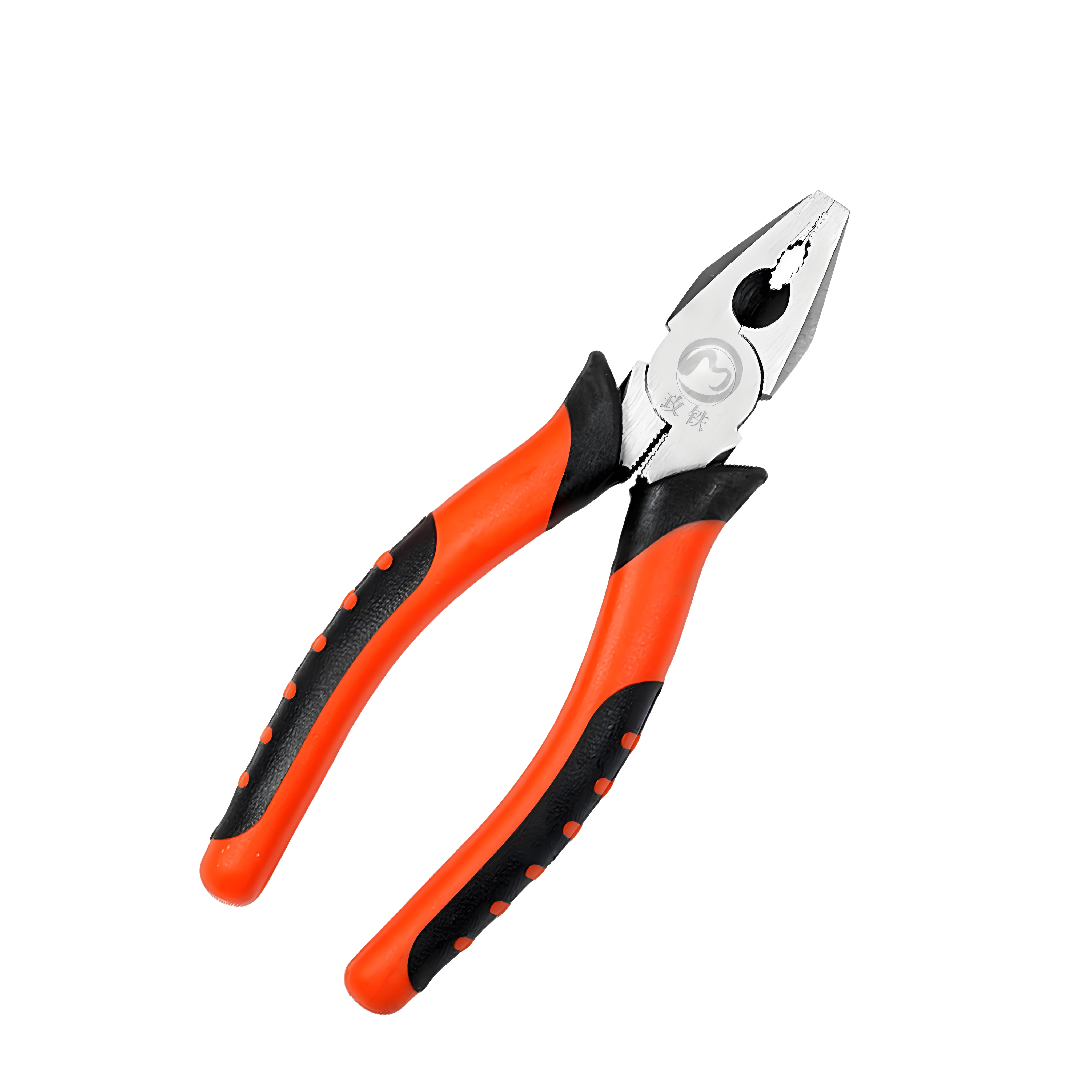

用途：夹持、弯曲、剪切导线

常用规格：150mm、175mm、200mm

注意：不能剪钢丝等硬材料，会损伤刃口

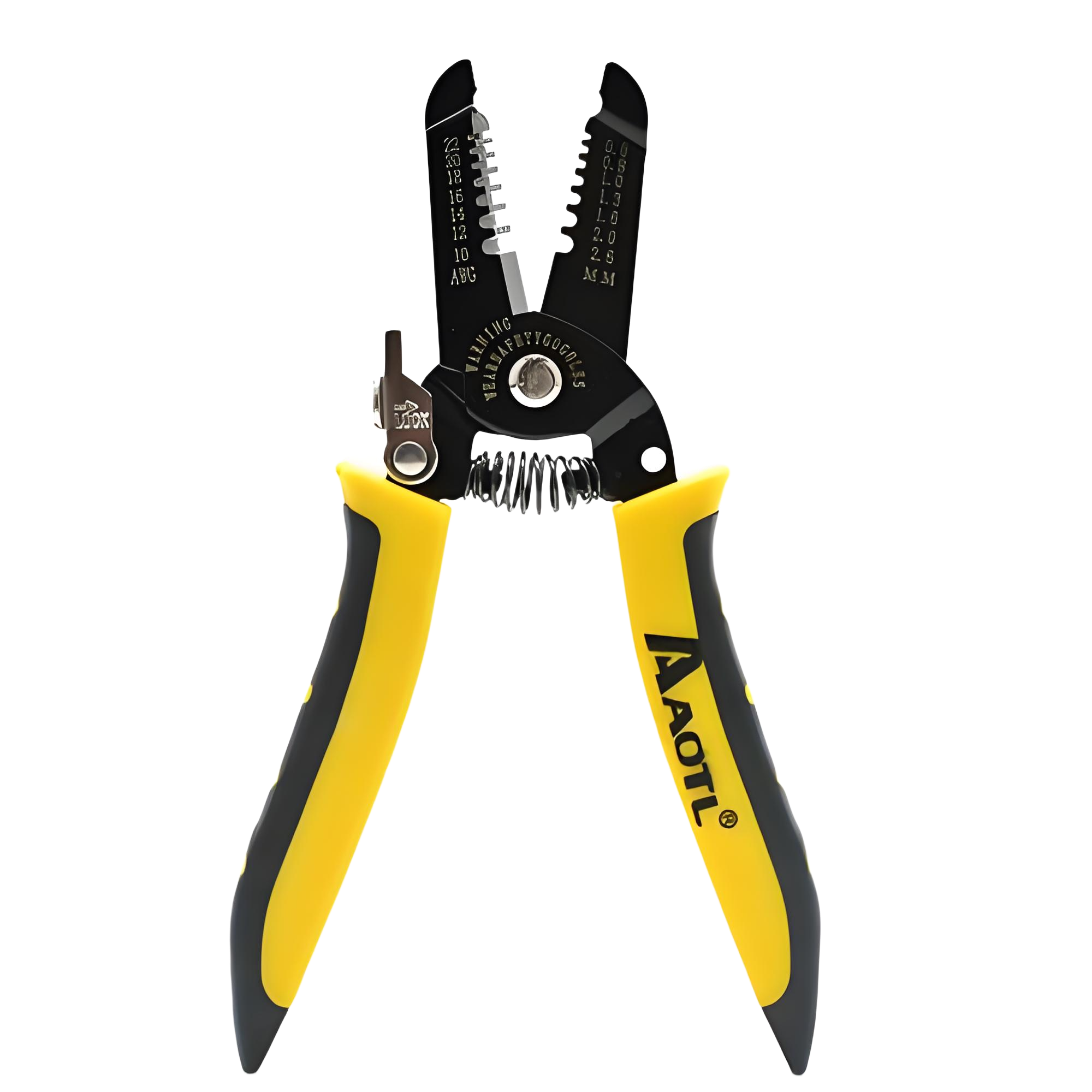

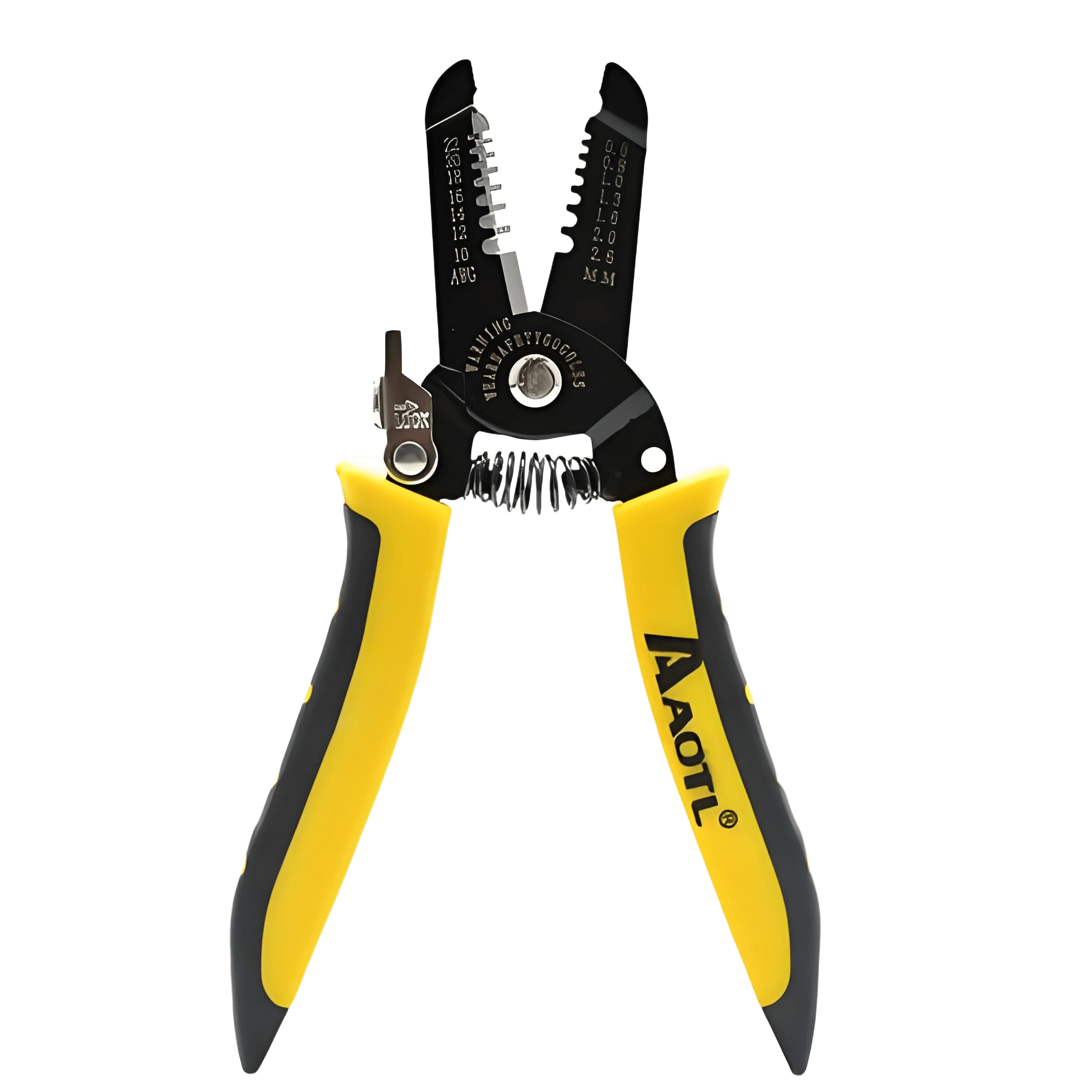

用途：快速剥除导线绝缘层，不伤导体

常用规格：
- 自动剥线钳：0.03-10mm²（多档位调节）
- 手动剥线钳：0.5-6mm²

使用方法：
选择合适孔径 → 放入导线 → 握紧手柄 → 绝缘层自动剥落

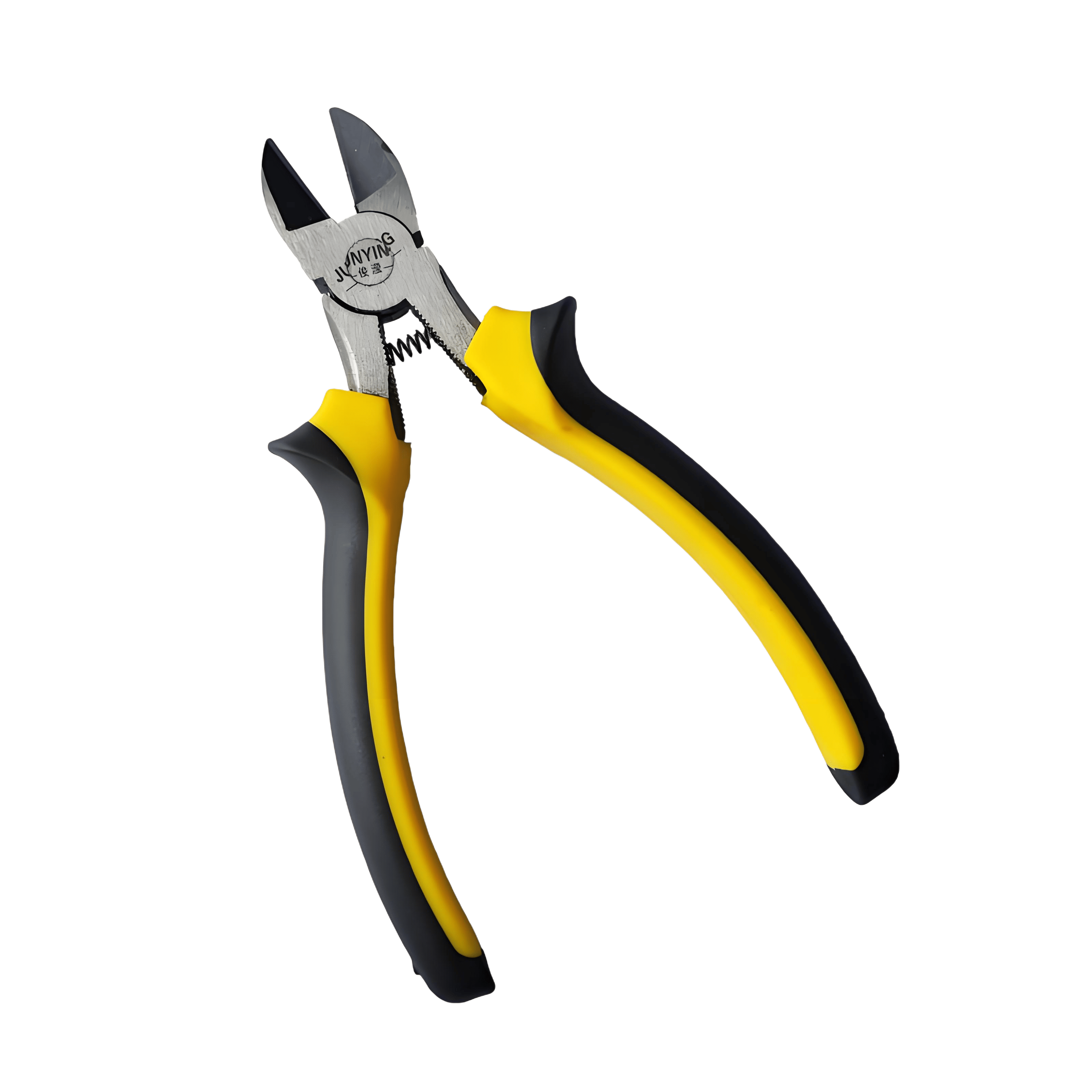

用途：剪切导线、剪断扎带、修剪余料

常用规格：125mm、150mm、175mm

注意：刃口锋利，使用时注意安全

用途：压接冷压端头（OT/SV/PT型），保证电气连接可靠

常用规格：
- 迷你型：0.25-2.5mm²（用于小型端子）
- 标准型：0.5-10mm²（最常用）
- 重型：1-16mm² 或 1-25mm²（大电流端子）

压接方法：
1. 根据端子规格选择对应模具/孔位
2. 导线剥皮长度=端子套筒长度+1mm
3. 导线插入端子套筒到底
4. 压接钳对正端子，用力压到底
5. 检查压痕是否清晰、有无裂纹

质量标准：
- 压痕清晰对称
- 端子不松动
- 导线铜丝无断裂

用途：压接管型端子（E型、针形端子）

常用规格：0.08-2.5mm²

特点：六角形压痕，接触面积大，导电性好

用途：压接带绝缘护套的端子（TE/EV系列）

常用规格：0.5-6mm²

特点：一次完成金属和绝缘部分压接

用途：压接重型端子、电缆接头

常用规格：6-50mm²、10-120mm²

特点：压痕为六边形，连接可靠，用于大电流场合

用途：大截面电缆压接（16mm²以上）

常用规格：16-300mm²

特点：省力、压接质量好，但价格较高

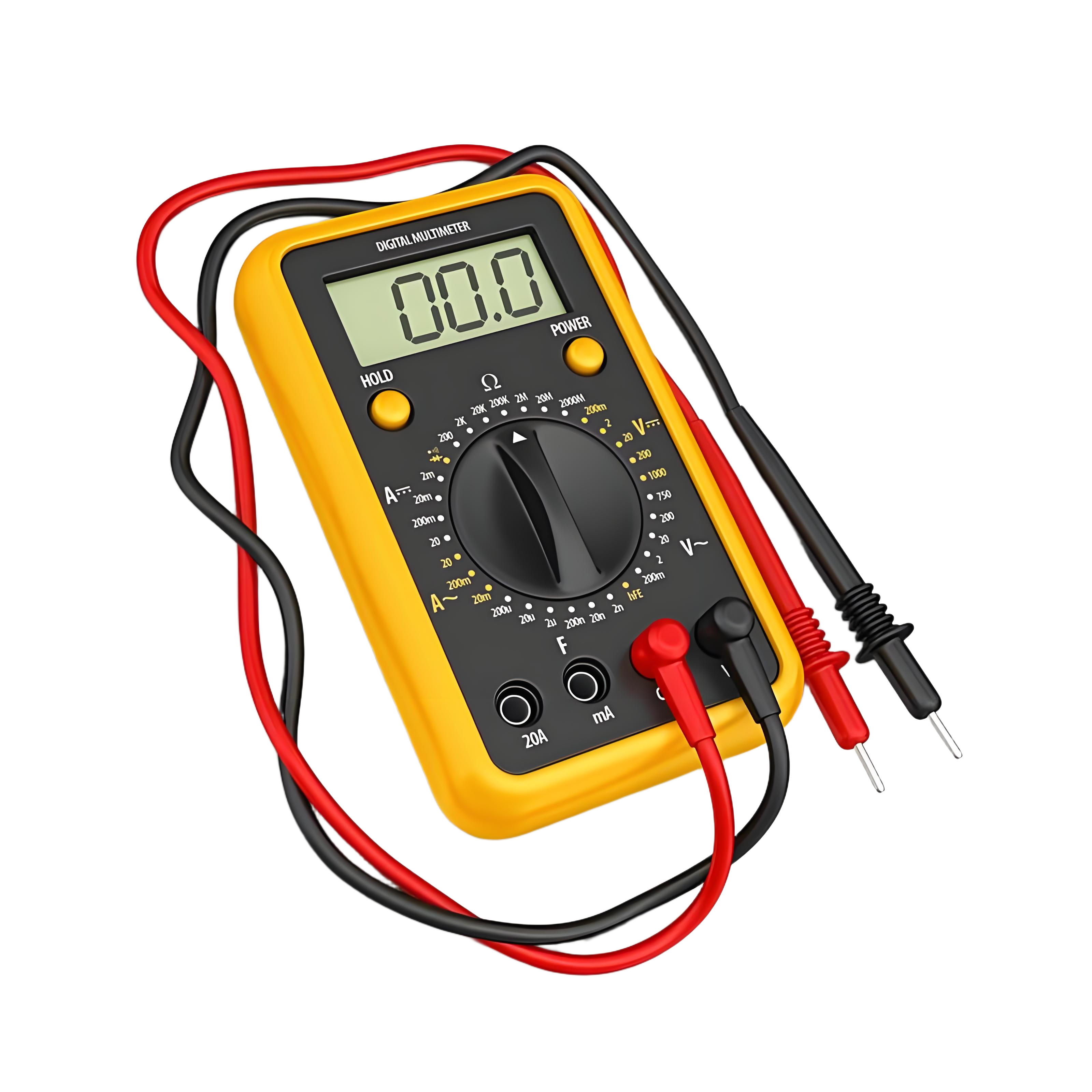

用途：测量电压、电流、电阻、通断、二极管等

基本量程：
- 直流电压：mV ~ 1000V
- 交流电压：V ~ 750V
- 直流电流：mA ~ 20A（需换插孔）
- 交流电流：mA ~ 20A（需换插孔）
- 电阻：Ω ~ MΩ
- 通断测试：蜂鸣提示

使用注意事项：
- 测电压时并联在被测电路两端
- 测电流时串联在电路中
- 测量前必须确认档位正确
- 测高压时单手操作
- 测完后归位到OFF或最高电压档

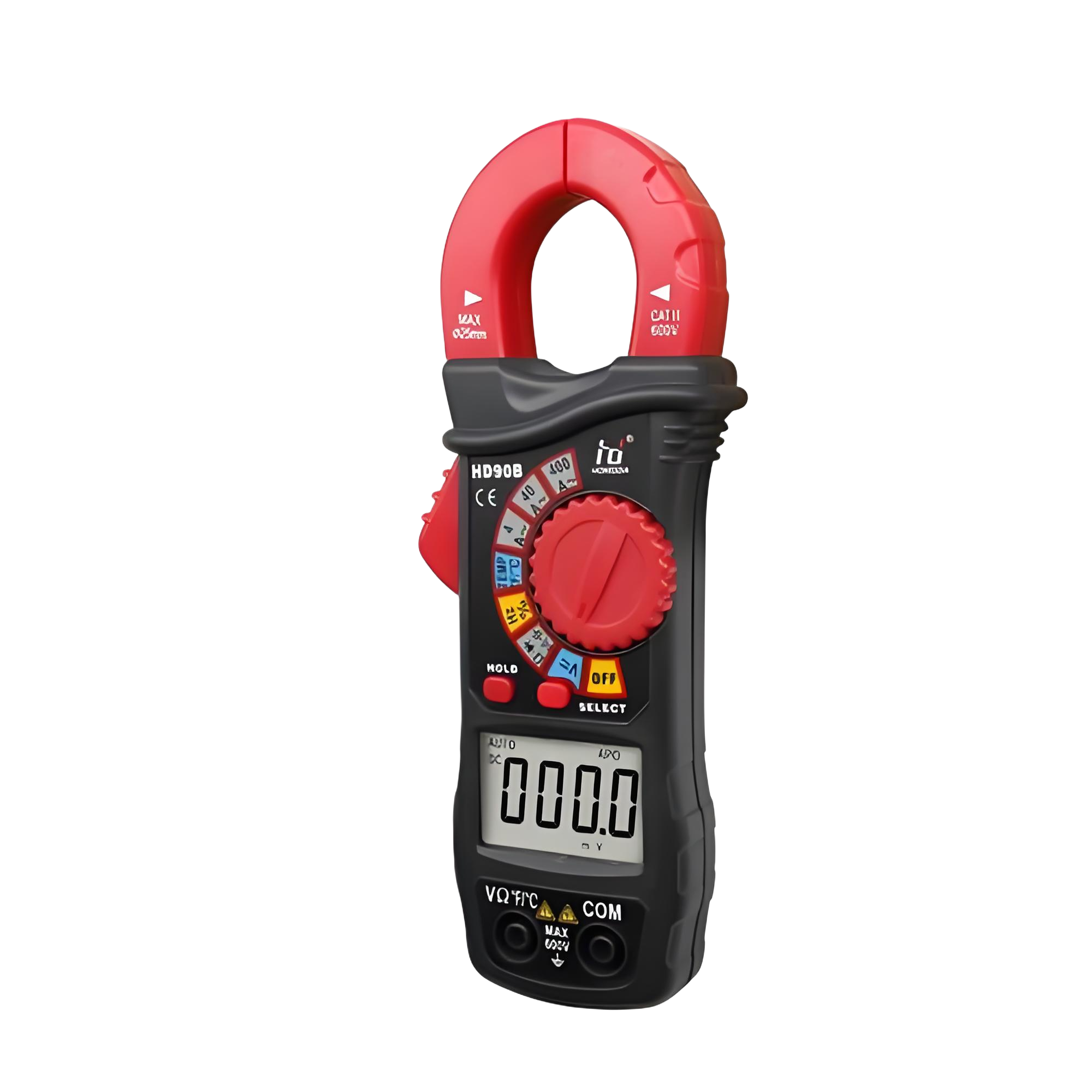

用途：不断开电路测量交流电流

常用量程：0-600A（AC）

使用方法：
1. 选择合适量程（从大到小）
2. 按下扳机张开钳口
3. 套入被测导线（只能套一根）
4. 松开扳机使钳口闭合
5. 读数

注意：不能同时套入两根以上导线！

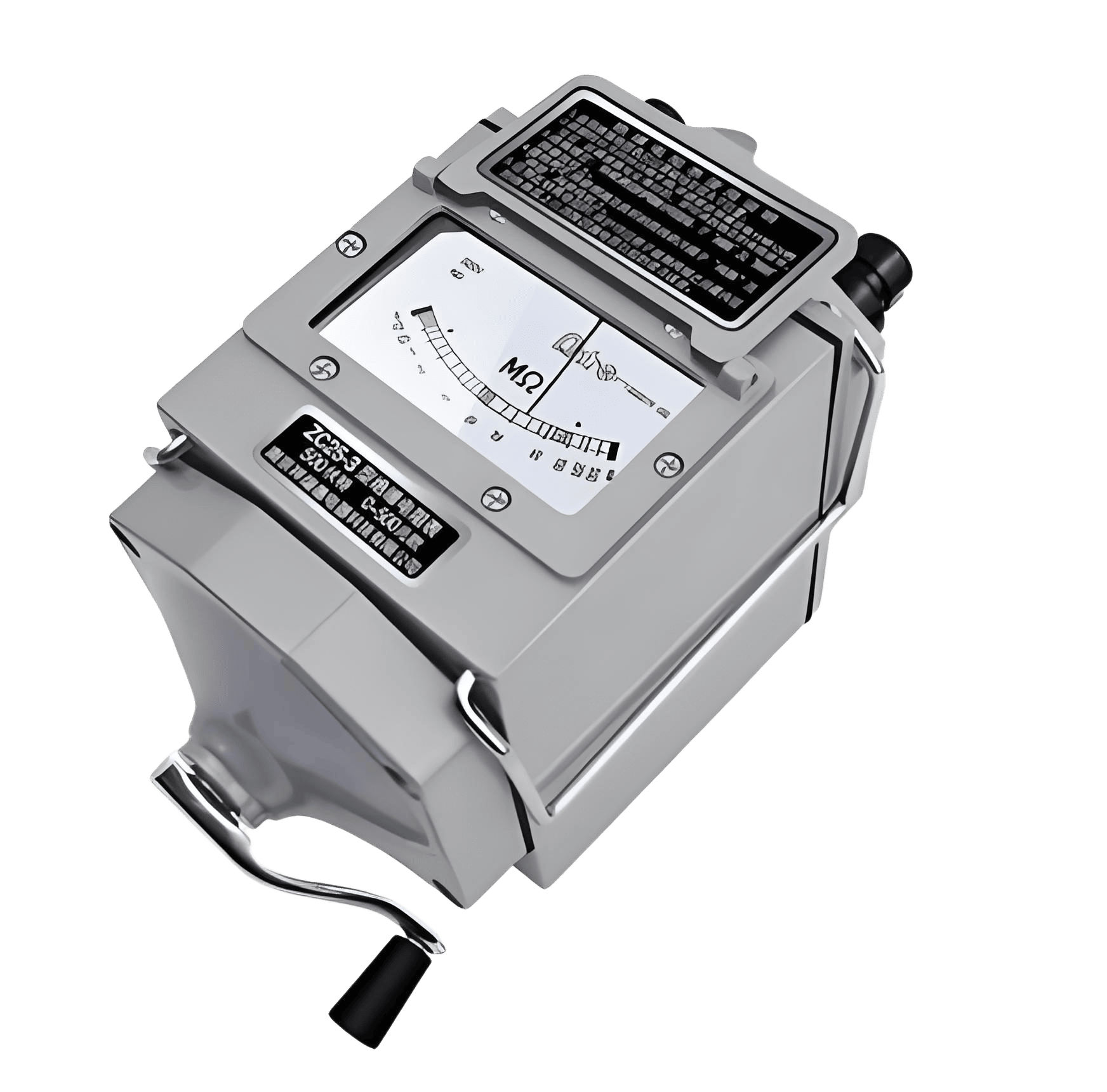

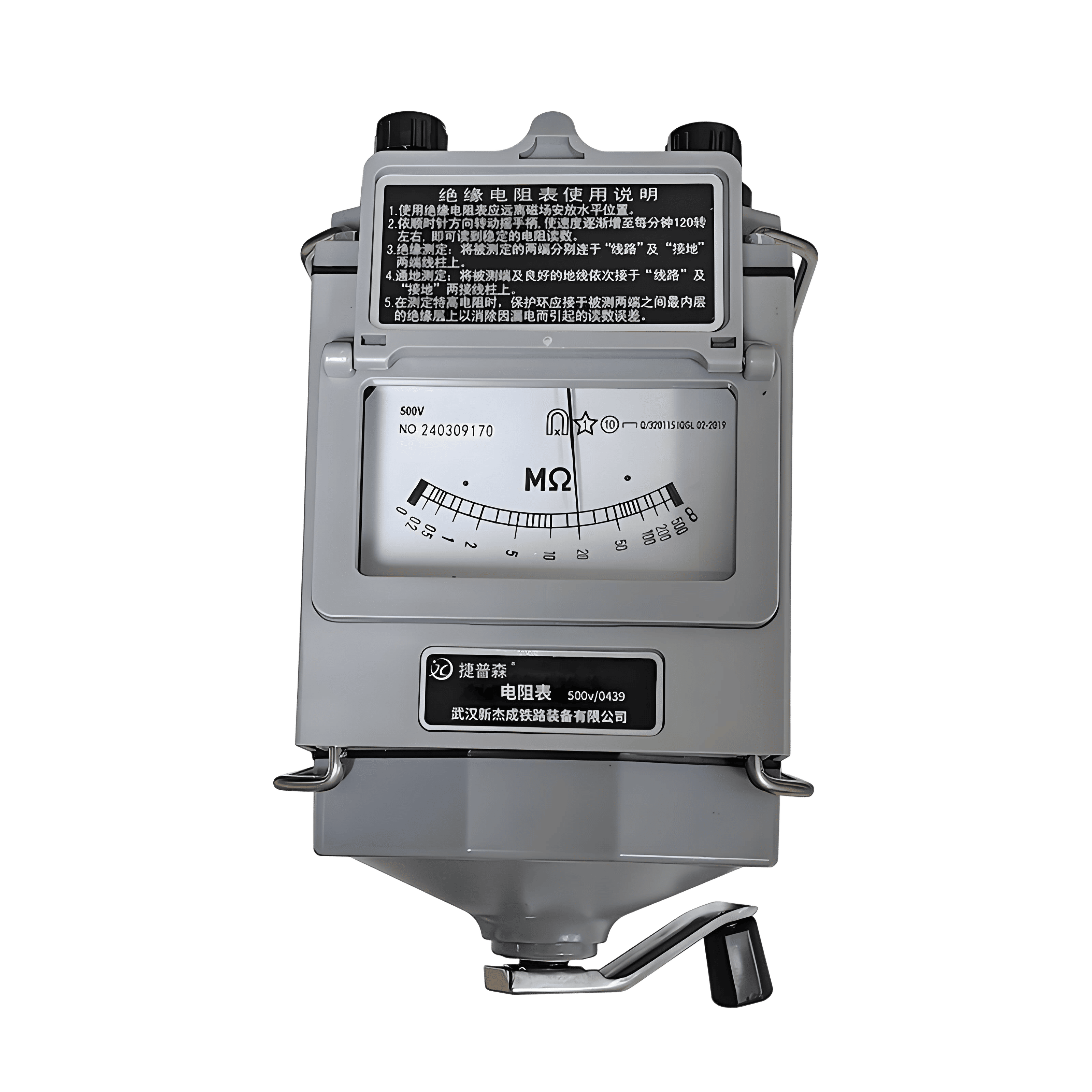

用途：测量电气设备绝缘电阻

常用电压等级：
- 100V：测量低压电子元件
- 250V：测量低压线路（500V以下）
- 500V：测量一般电气设备（最常用）
- 1000V：测量高压设备
- 2500V：测量高压电机、变压器

合格标准：
- 低压设备：大于 0.5MΩ
- 高压设备：每千伏工作电压不低于 1MΩ

重要：测量前必须断电并放电！

用途：快速检测线路是否有电

类型：
- 氖泡式：测70-500V AC/DC
- 数显式：可显示电压值12-1000V

使用方法：
手持笔身，笔尖接触被测点，手指触摸尾部金属帽

每次使用前必须先在有电部位验证是否正常！

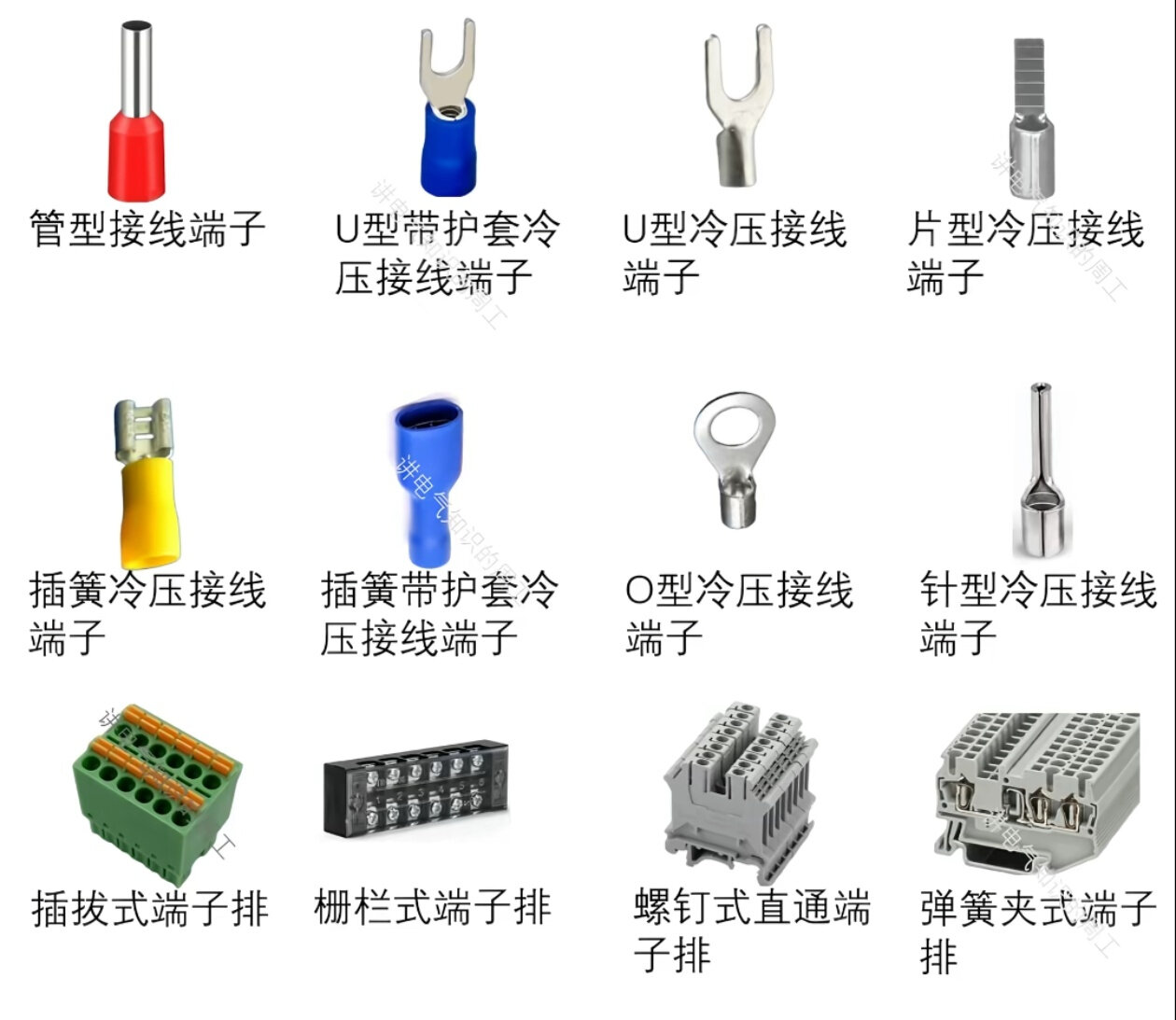

OT型（圆形端子）：
圆孔设计，用螺钉穿过固定，连接最可靠
规格：1.5、2.5、4、6、10、16、25、35、50mm²
配套螺栓：M3、M4、M5、M6、M8、M10、M12

SV型（叉形端子）：
叉形开口，便于快速拆装，不需完全松开螺钉
规格：1.5、2.5、4、6、10、16mm²

PT型（针形端子）：
针状设计，适合插入弹簧端子或PCB板
规格：0.5、0.75、1、1.5、2.5mm²

UT型（管型端子）：
六角压接，导电性最好
规格：0.5-16mm²

用途：连接两根导线

类型：
- Butt Connector：直接对接
- Splice Connector：T型分支连接
- Parallel Connector：并排连接
规格：0.5-10mm²

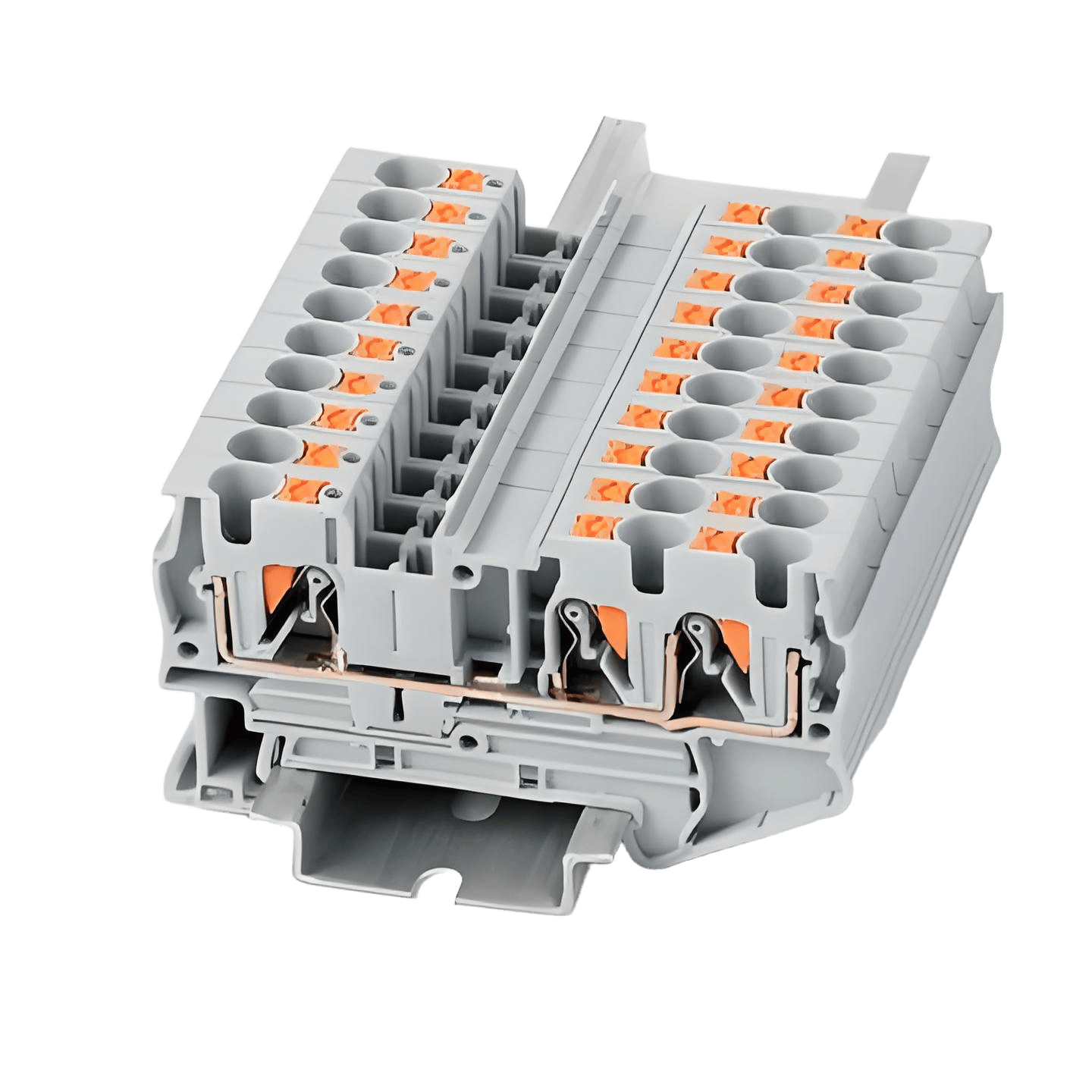

普通端子排（XT）：
用于一般导线连接和分线
额定：600V / 10A、15A、20A、30A、60A、100A
接线方式：螺钉压接或弹簧夹接

保险丝端子排：
内置保险丝座，用于短路保护
可装保险丝：5x20mm（玻璃管）、6.3x32mm（陶瓷管）

接地端子排（PE）：
专用接地连接，黄绿色标识
通常与柜体直接连接

双层端子排：
同一位置可接两组线，节省空间
常用于信号线和公共回路

E型（管型预绝缘）：
双色绝缘护套，防触电
规格：0.5-6mm²

EV型（叉形预绝缘）：
叉形开口 + 绝缘护套
规格：0.5-6mm²

TE型（圆形预绝缘）：
圆形 + 绝缘护套
规格：0.5-6mm²

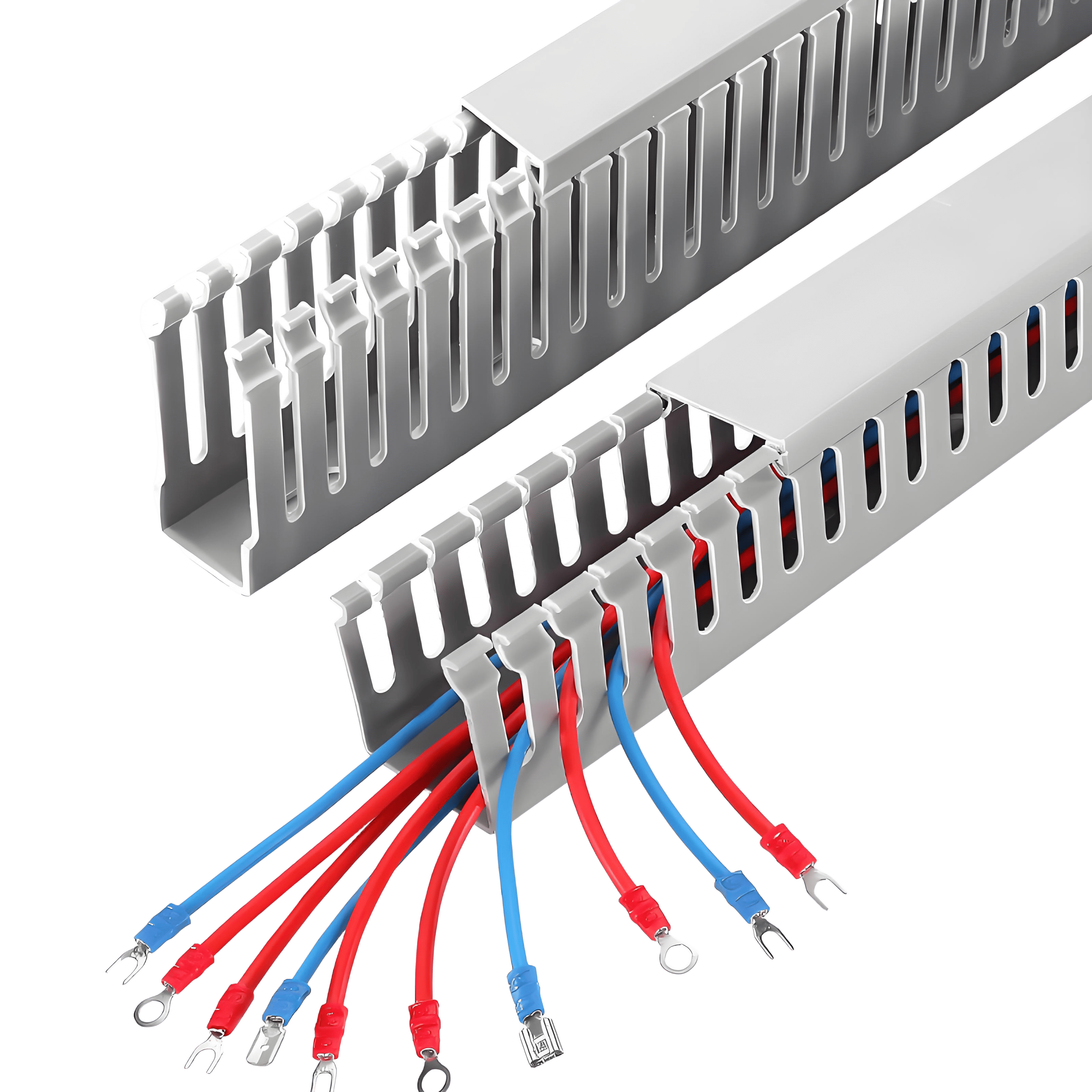

用途：整理和保护导线，使配电柜内部整洁

常用规格（宽x高 mm）：
15x15、20x20、25x25、30x30、40x40、50x50、60x60、80x50、100x60

配套附件：
- 直接头：直线连接
- 平弯头：平面转弯
- 三通：分路
- 终端封头：端口封闭
- 安装脚：固定用

选用原则：
线槽内导线截面积之和不超过线槽截面积的 60%

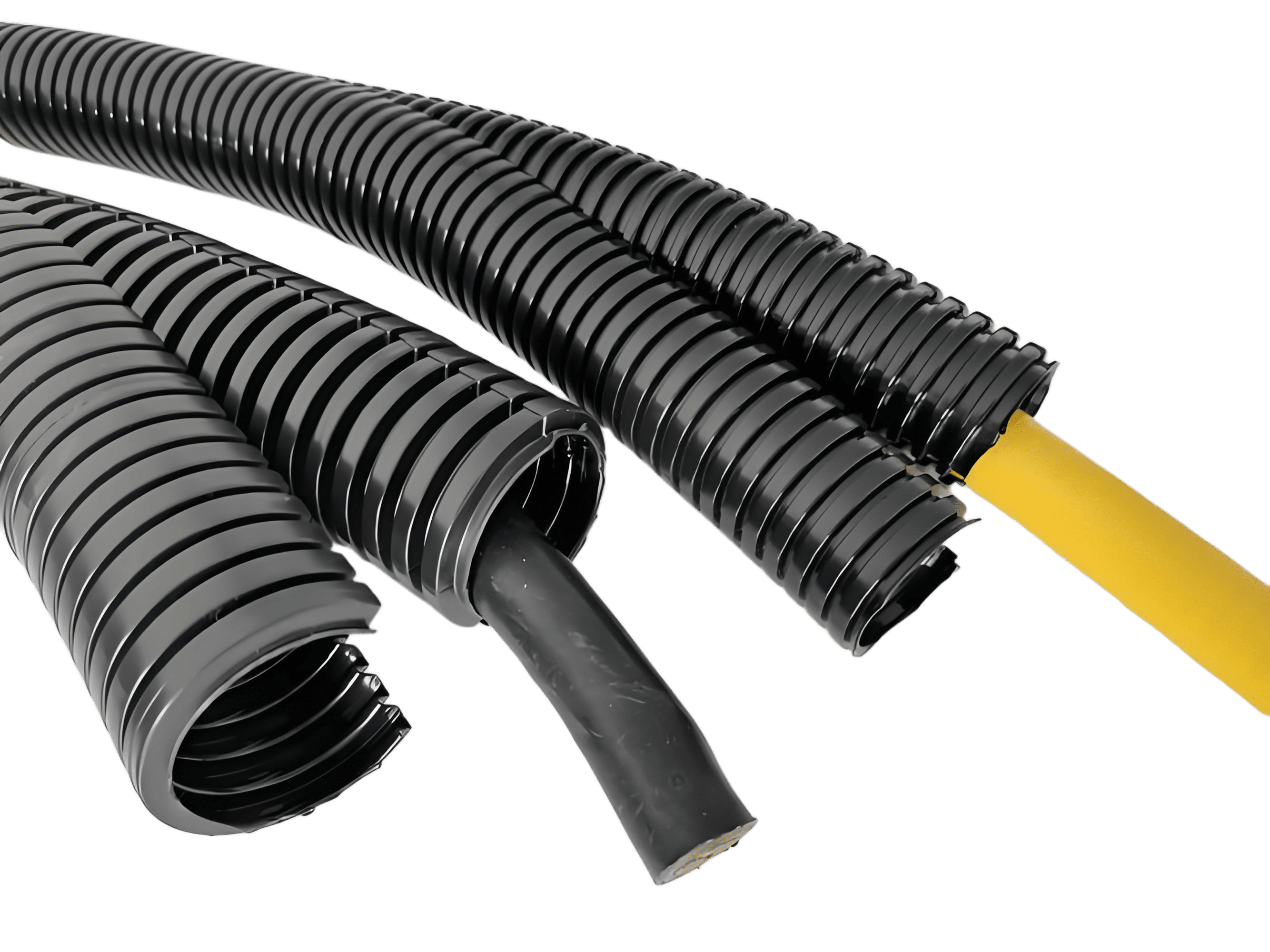

用途：保护需要弯曲的导线

材质：PVC（阻燃）或 PA（尼龙，耐高温）

常用规格（外径 mm）：
φ10、φ13、φ16、φ20、φ25、φ32、φ42、φ52

填充率：不超过波纹管内径面积的 40%

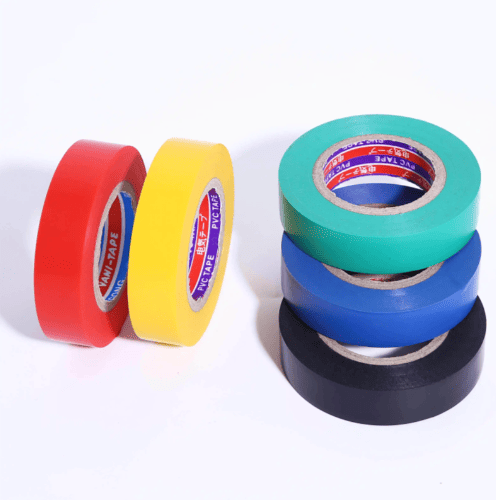

用途：绝缘保护、标识、导线接头保护

收缩比：2:1（常用）、3:1、4:1

常用规格（mm）：
φ1.2、φ1.6、φ2.4、φ3.2、φ4.8、φ6.4、φ9.6、φ12.7、φ19.1、φ25.4

使用方法：
套入导线 → 用热风枪或打火机加热 → 收缩紧贴导线

用途：固定和捆绑导线

常用规格（宽x长 mm）：
3.6x100、3.6x150、3.6x200、3.6x250、3.6x300
4.8x200、4.8x250、4.8x300、4.8x370、4.8x450
7.9x400、7.9x500、7.9x600、7.9x800、7.9x1000

颜色：黑色（常用）、白色、彩色（用于区分回路）

用途：标识导线线号，方便维护和检修

材质：PVC（内齿/平齿）或 热缩材质

常用规格（内径 mm）：
φ0.5-1.5、φ1.0-2.5、φ1.5-3.5、φ2.5-4.0、φ4.0-6.0

选用原则：
线号管内径略小于导线外径，保证套紧不滑动

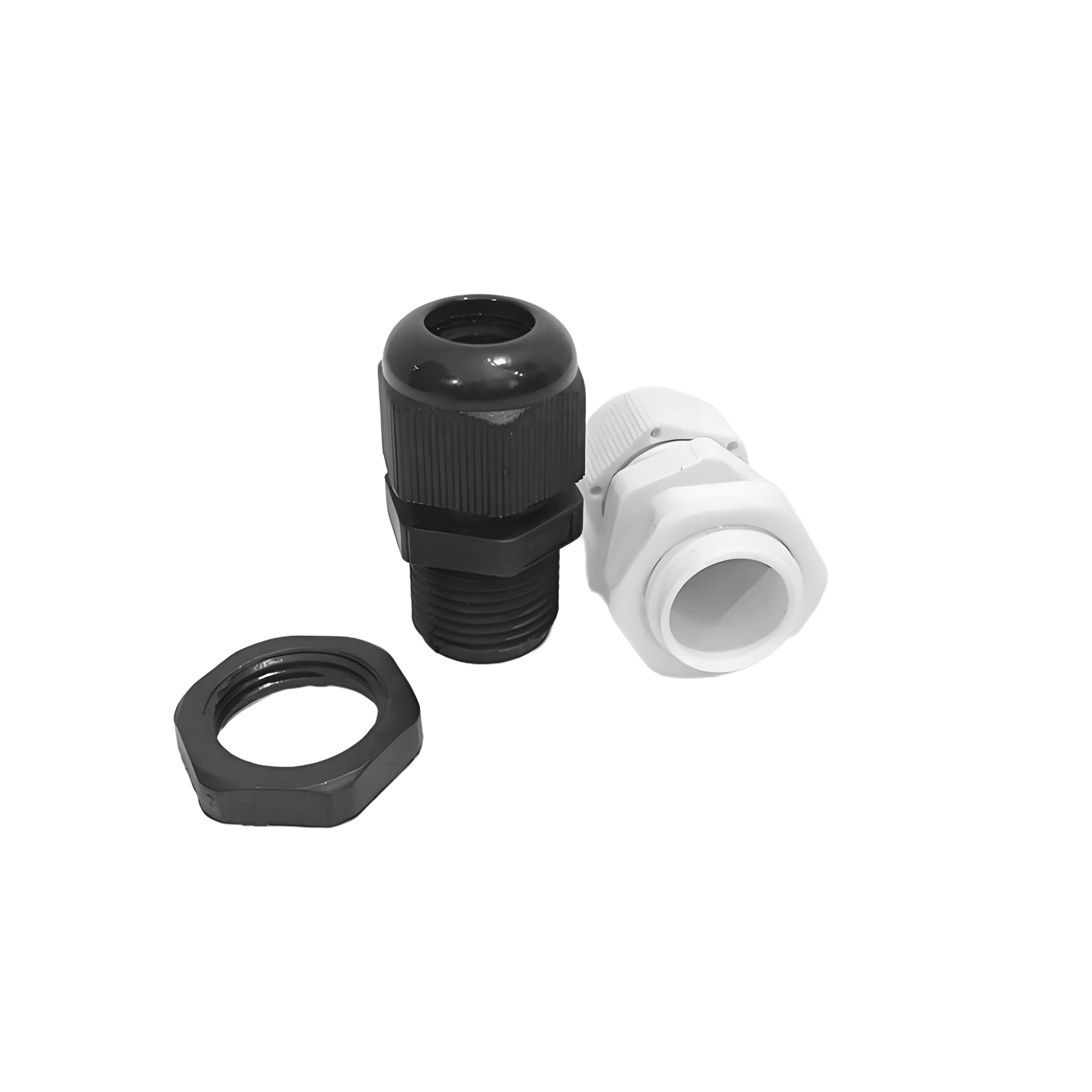

用途：固定和保护进入配电柜的电缆，防拉脱、防水防尘

常用规格（PG制/M制）：
PG7（φ3-6.5）、PG9（φ4-8）、PG11（φ5-10）
PG13.5（φ6-12）、PG16（φ7-13）、PG19（φ8-15）
PG21（φ10-18）、PG29（φ14-25）、PG36（φ18-32）
PG42（φ24-38）、PG48（φ28-44）、PG63（φ38-58）

选用原则：
格兰头规格要能容纳电缆外径

用途：配合标签打印机打印线号、元件标识

常用宽度（mm）：
3.5、6、9、12、19、25、38、50

材质：PET（耐用）、乙烯基（柔软）、聚酯（耐高温）

绝缘手套：
电压等级：500V、1000V、7500V、20000V、35000V
使用前检查有无破损、漏气试验

绝缘鞋/靴：
电压等级：6kV、10kV、20kV、35kV
保持干燥清洁

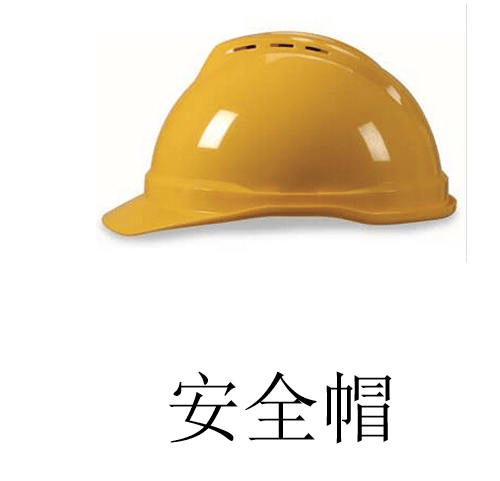

安全帽：
防止高空坠物伤害

护目镜：
防止电弧灼伤眼睛

警示牌/围栏：
"禁止合闸 有人工作"、"止步 高压危险"
