电气图纸识读
读懂电气图纸是装配电工的核心技能
电气图纸的类型
1. 电气原理图
用图形符号和文字符号表示电气系统工作原理的图纸。
特点：
清楚表达电路的工作原理
不考虑元件的实际位置和连线
符号布局按照工作顺序排列
是设计、调试、维修的核心依据
清楚表达电路的工作原理
不考虑元件的实际位置和连线
符号布局按照工作顺序排列
是设计、调试、维修的核心依据

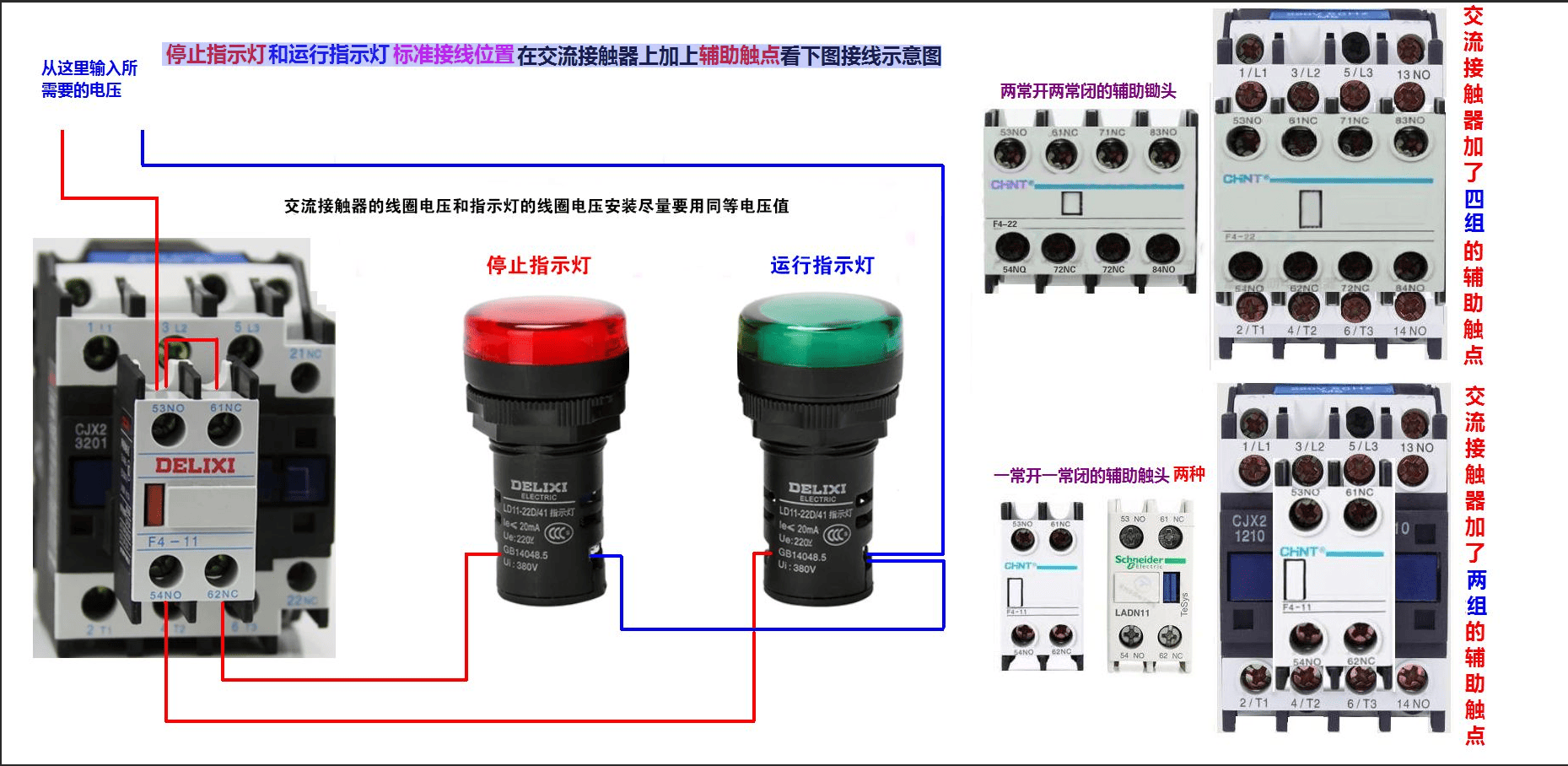

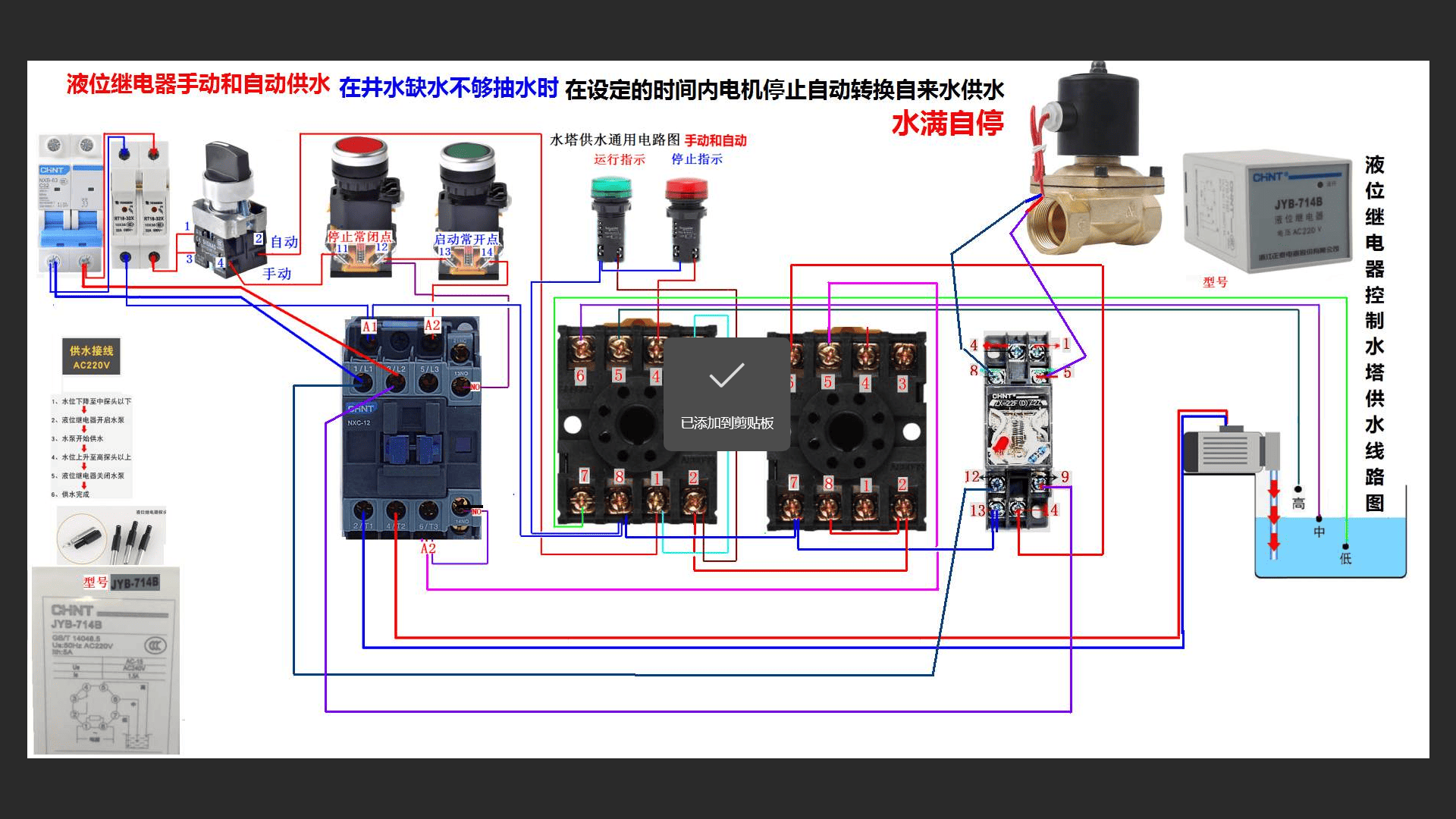

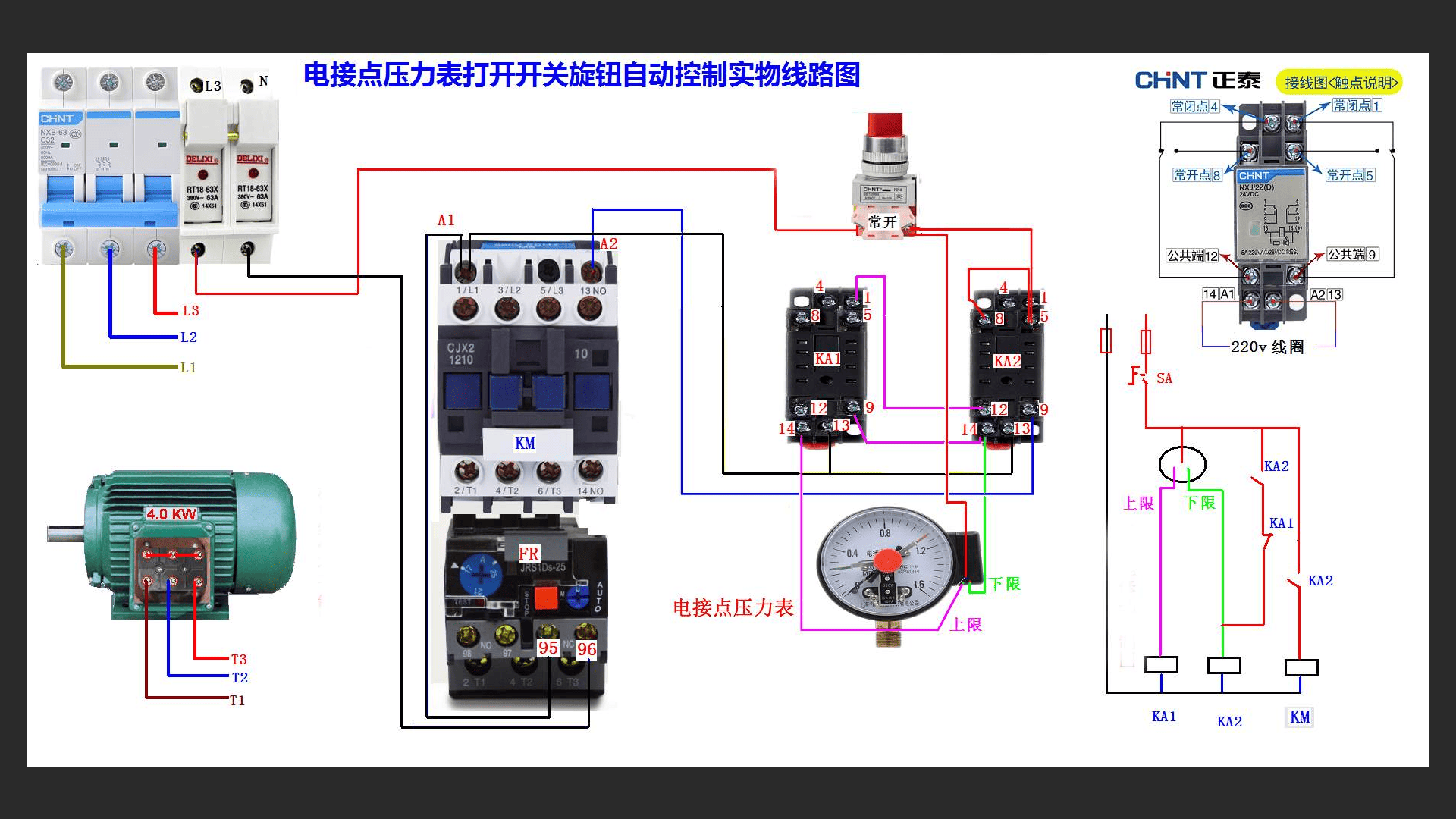

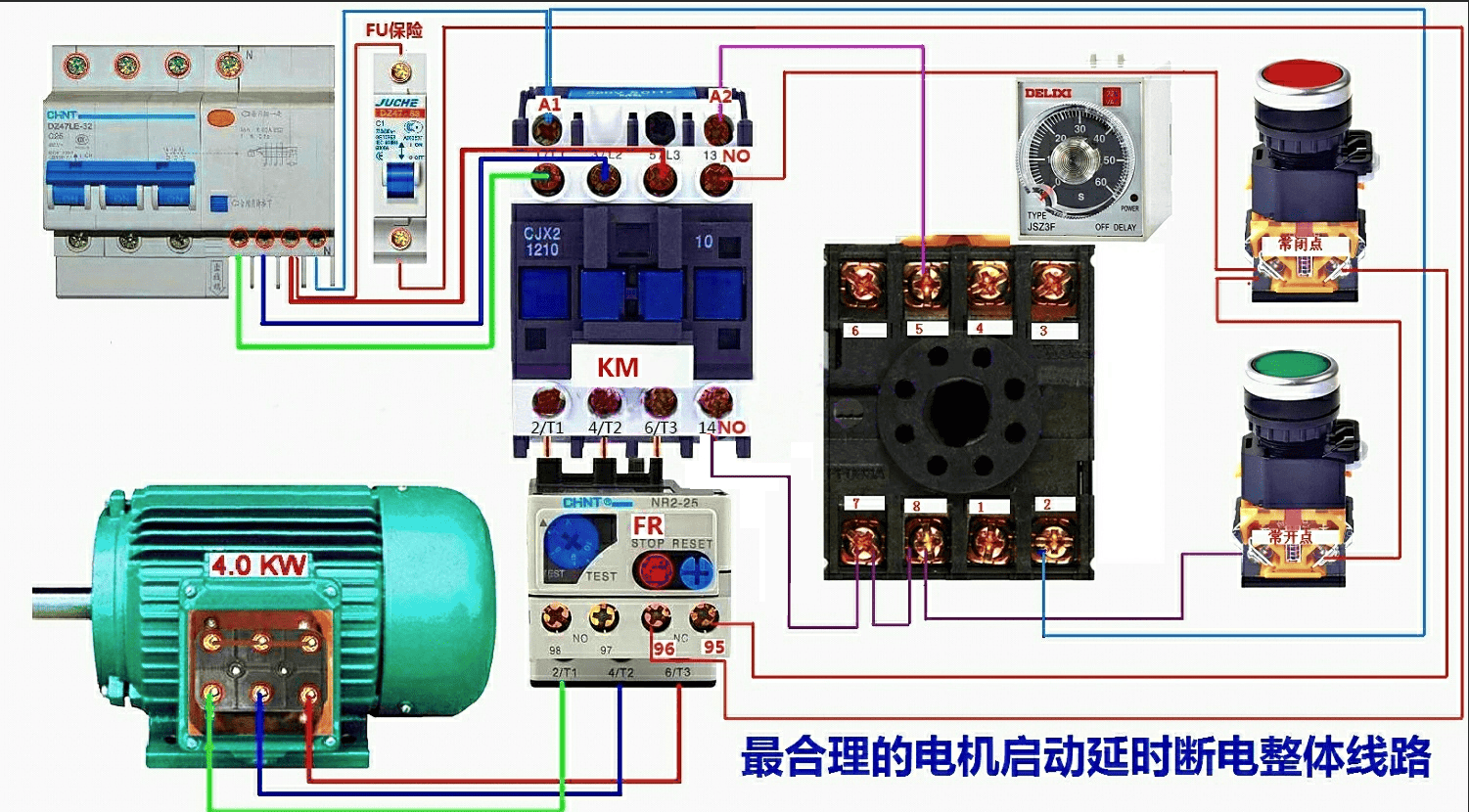

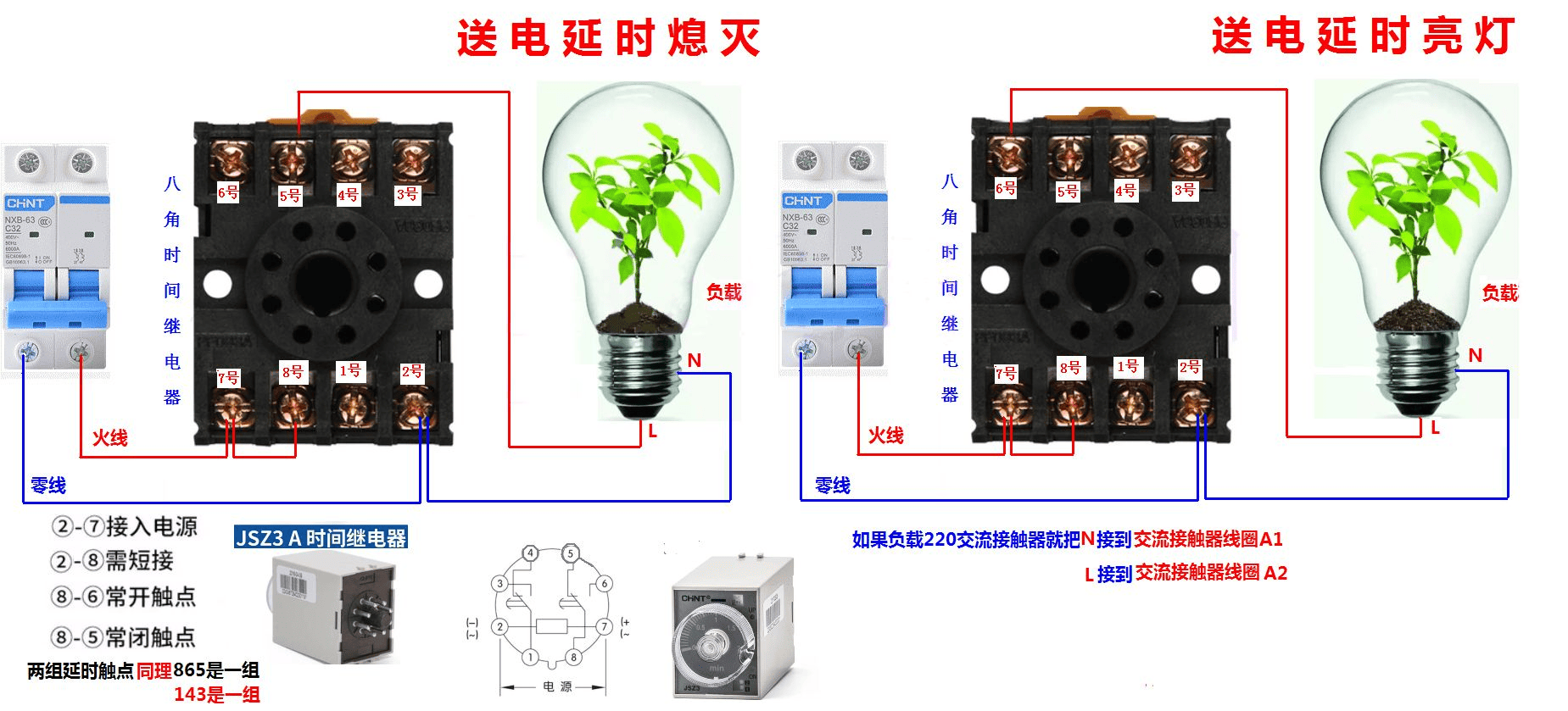

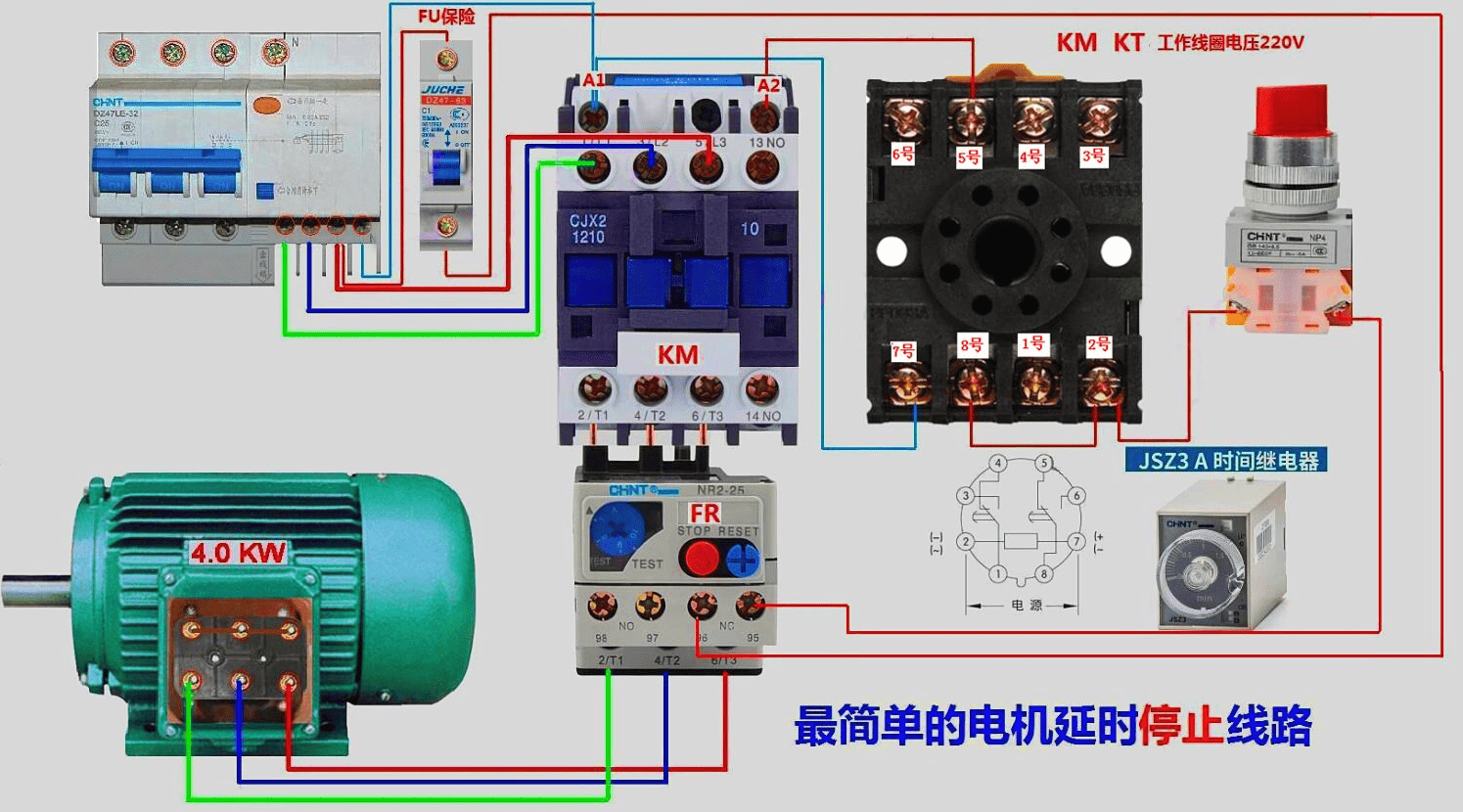

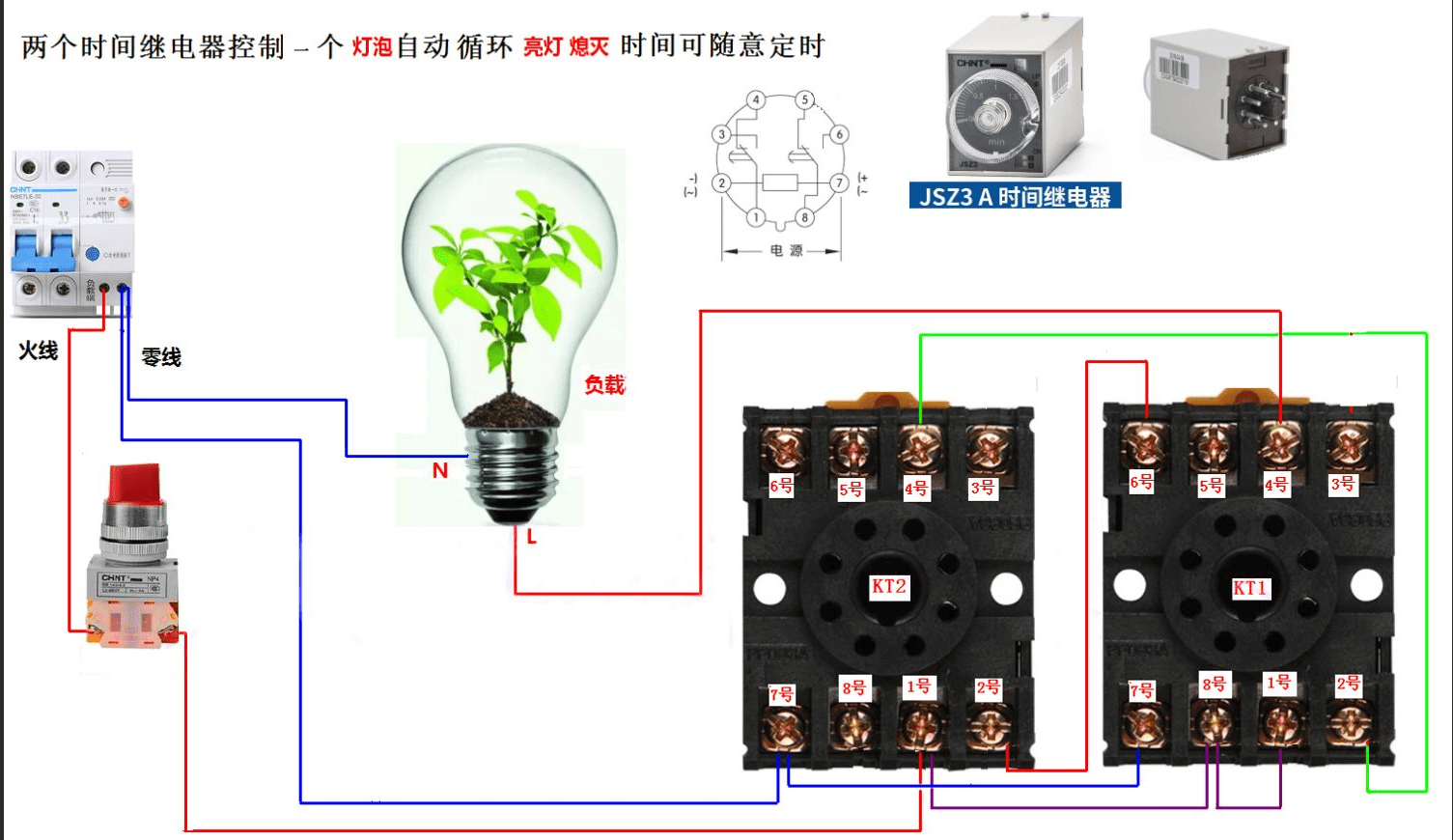

2. 电气接线图
表示各电气设备、元件之间的实际接线关系的图纸。
特点：
标注详细的线号、端子号
反映实际导线的走向
用于现场配线和接线检查
必须与原理图配合使用
标注详细的线号、端子号
反映实际导线的走向
用于现场配线和接线检查
必须与原理图配合使用
3. 电气布置图
表示电气设备、元件在实际空间中安装位置的图纸。
特点：
标注安装位置和尺寸
标注安装方式（螺丝、导轨等）
用于设备安装和检修
可能包含箱柜开孔尺寸
标注安装位置和尺寸
标注安装方式（螺丝、导轨等）
用于设备安装和检修
可能包含箱柜开孔尺寸
4. 电气面板开孔图
表示控制面板上元件布局和开孔尺寸的图纸。
特点：
标注每个元件的开孔尺寸
标注元件之间的间距
标注面板总尺寸
用于制作操作面板
标注每个元件的开孔尺寸
标注元件之间的间距
标注面板总尺寸
用于制作操作面板
三种图纸的关系
原理图（工作原理）
布置图（放在哪） + 接线图（怎么连）
最终产品
布置图（放在哪） + 接线图（怎么连）
最终产品
识图基础知识
图纸的基本构成
- 标题栏：工程名称、设计单位、图号、比例等
- 技术说明：设计要求、设备清单、材料表
- 电气图形符号：各种元件的图形表示
- 文字符号：元件的代号标识
- 回路编号：用于标识各回路
常用文字符号
断路器 QF
接触器 KM
热继电器 FR
中间继电器 KA
时间继电器 KT
按钮 SB
熔断器 FU
指示灯 HL
电机 M
传感器
急停按钮
行程开关 SQ
| 符号 | 名称 | 符号 | 名称 |
|---|---|---|---|
| QF | 断路器 | FU | 熔断器 |
| KM | 接触器 | KA | 中间继电器 |
| KT | 时间继电器 | FR | 热继电器 |
| SB | 按钮 | SQ | 行程开关 |
| HL | 指示灯 | M | 电动机 |
| TC | 控制变压器 | XT | 端子排 |
回路标号规则
- 主电路：U、V、W 表示三相，数字表示线号（如 U1、U2）
- 控制电路：数字从 1 开始顺序编号（如 1、3、5 为电源侧）
- 照明电路：用专用标号系统
- 相同回路的线两端标相同号码
识图基本步骤
六步读懂电气图纸
第一步：看标题栏
了解工程项目、设计单位、图纸编号等基本信息
了解工程项目、设计单位、图纸编号等基本信息
第二步：看技术说明
包括设计说明、设备清单、材料表、代号说明等
包括设计说明、设备清单、材料表、代号说明等
第三步：看电气图形符号
熟悉各种元件的图形符号和文字符号含义
熟悉各种元件的图形符号和文字符号含义
第四步：看原理图
从上到下、从左到右分析电路工作原理，搞清控制逻辑
从上到下、从左到右分析电路工作原理，搞清控制逻辑

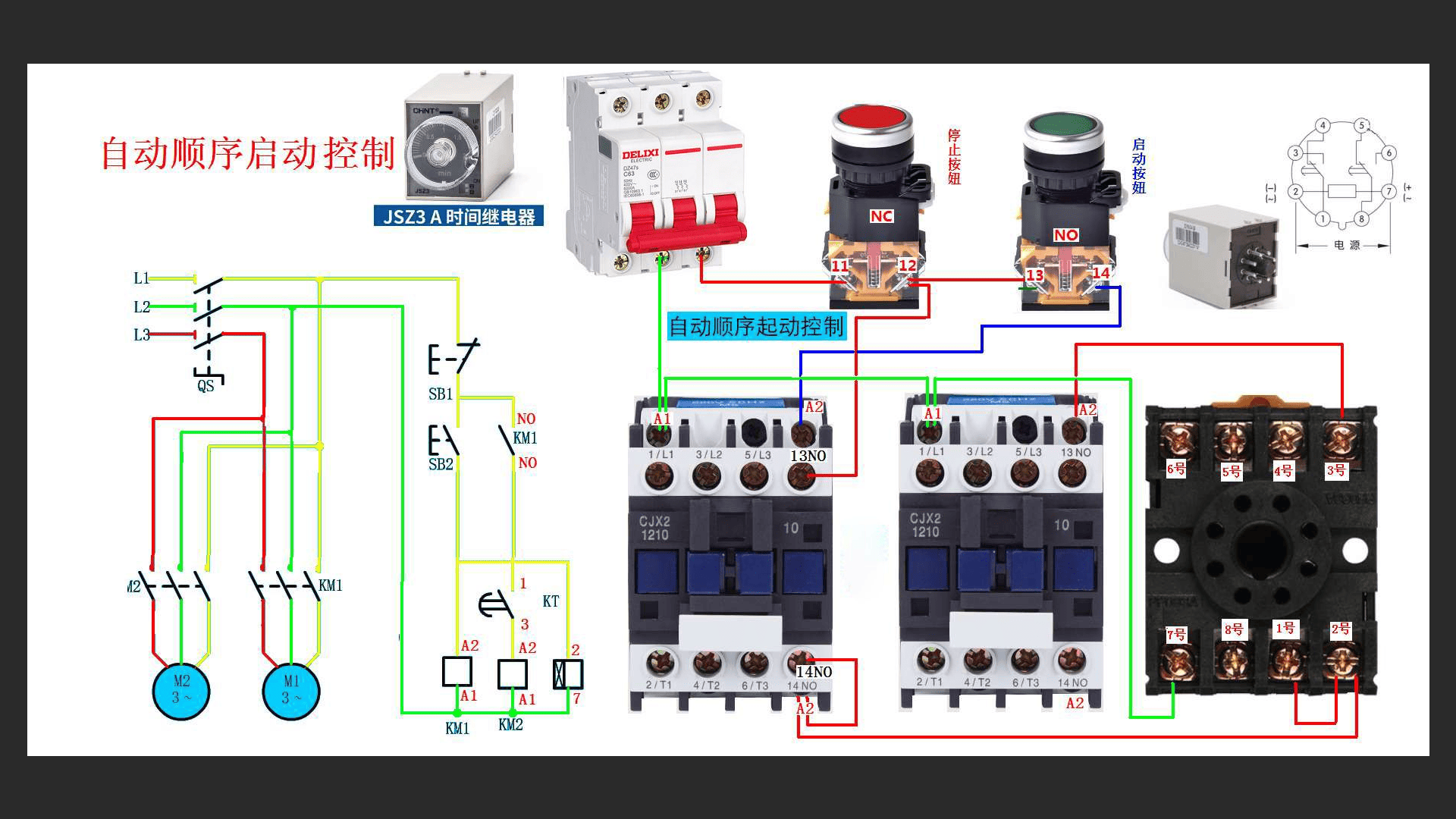

第五步：对照接线图
弄清每个元件的端子编号，了解实际接线关系
弄清每个元件的端子编号，了解实际接线关系
第六步：看布置图
了解设备安装位置、间距、尺寸等信息
了解设备安装位置、间距、尺寸等信息
识图口诀
看图纸，先看题，
技术说明要记清。
图形符号先认全，
原理图中找线索。
主回路，控制路，
从上往下依次读。
接线图来对照看，
布置图中看位置。
技术说明要记清。
图形符号先认全，
原理图中找线索。
主回路，控制路，
从上往下依次读。
接线图来对照看，
布置图中看位置。

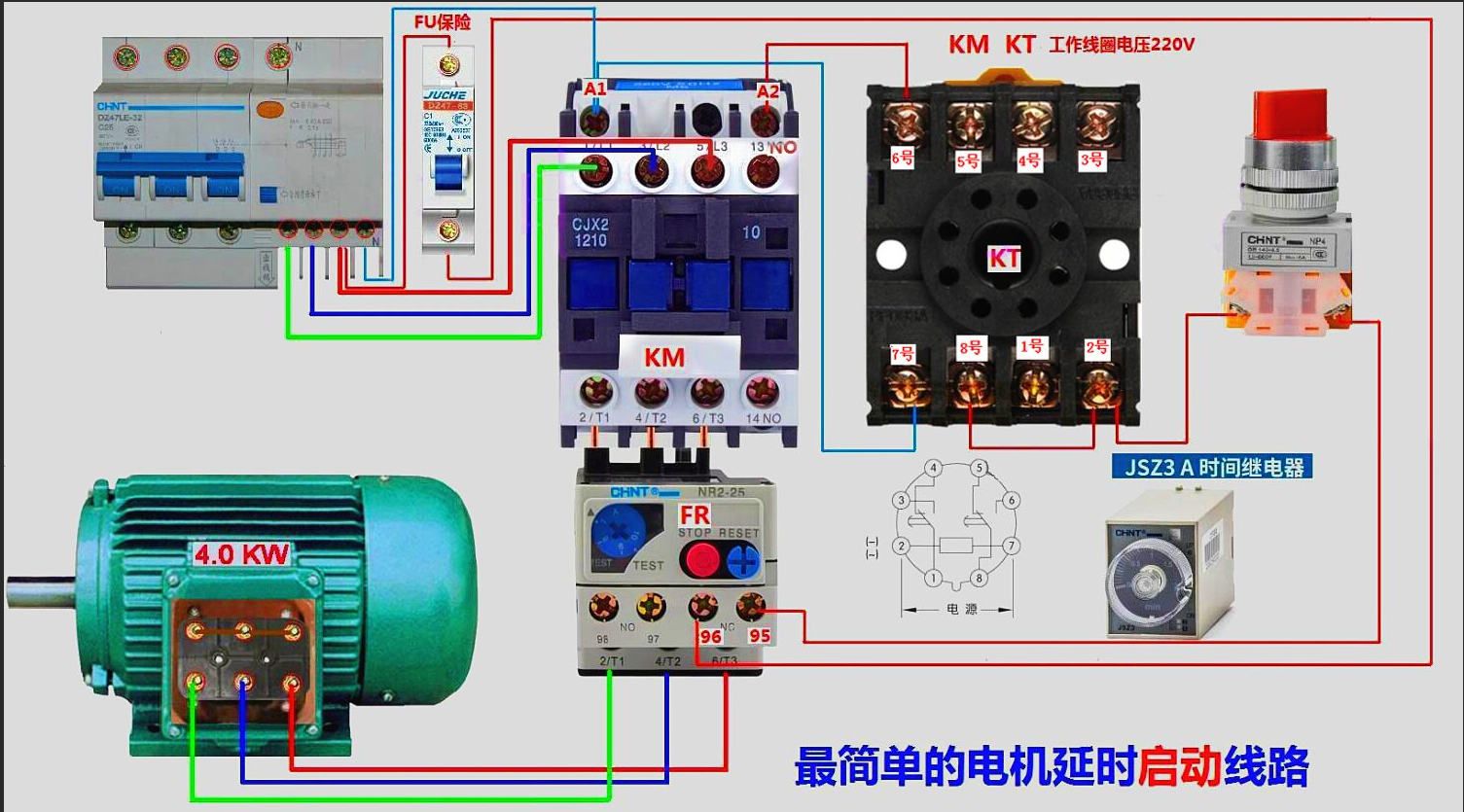

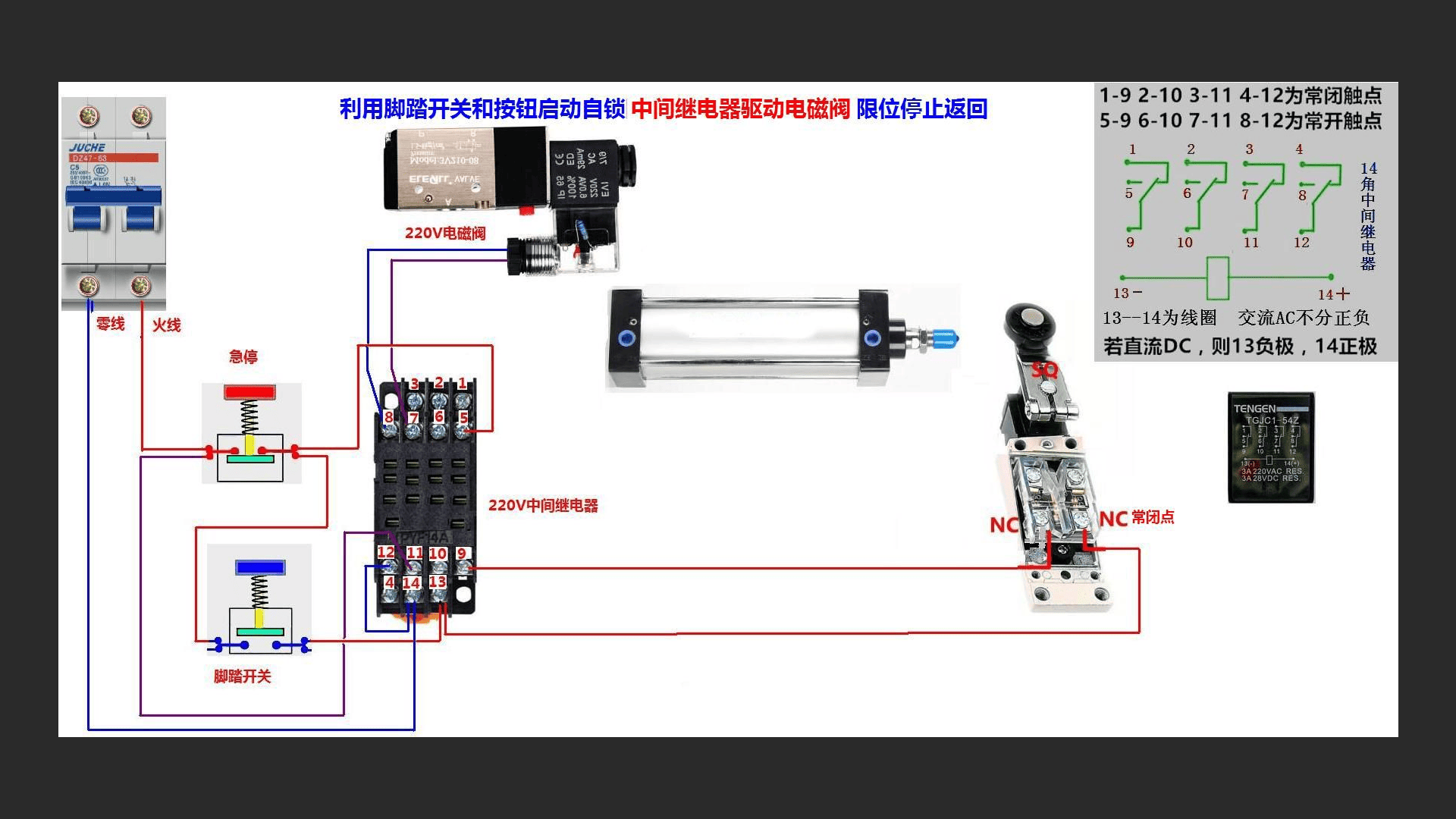

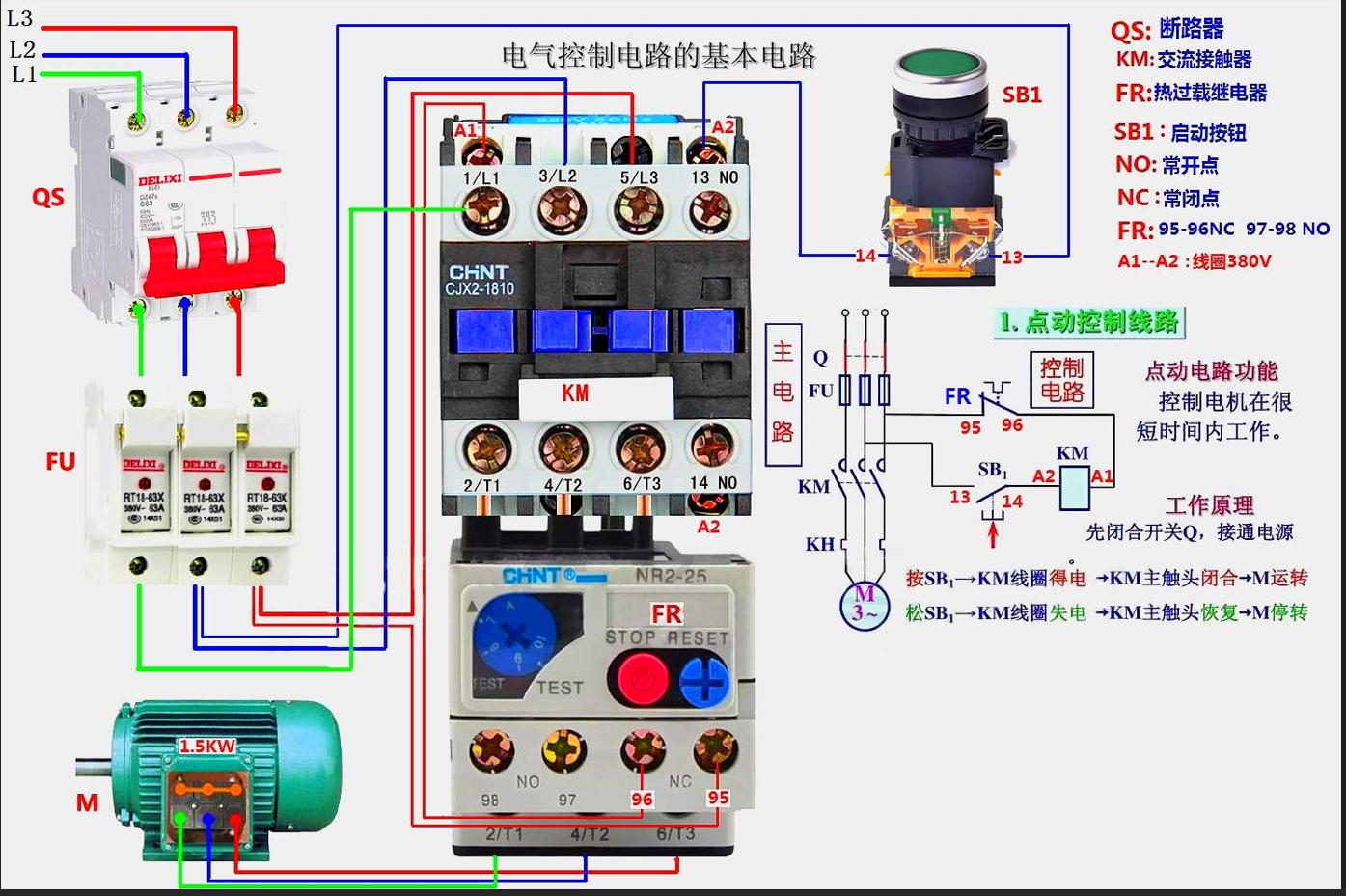

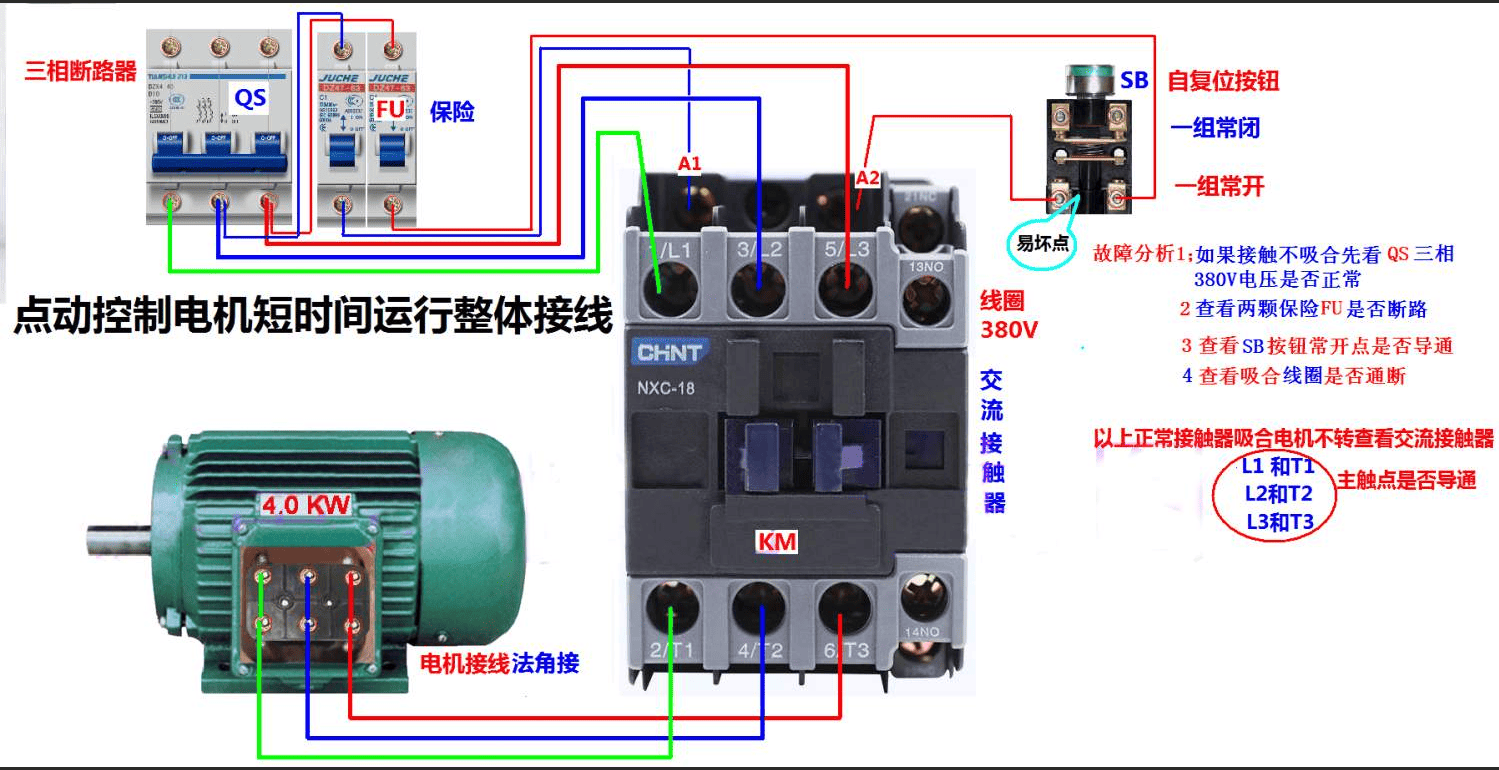

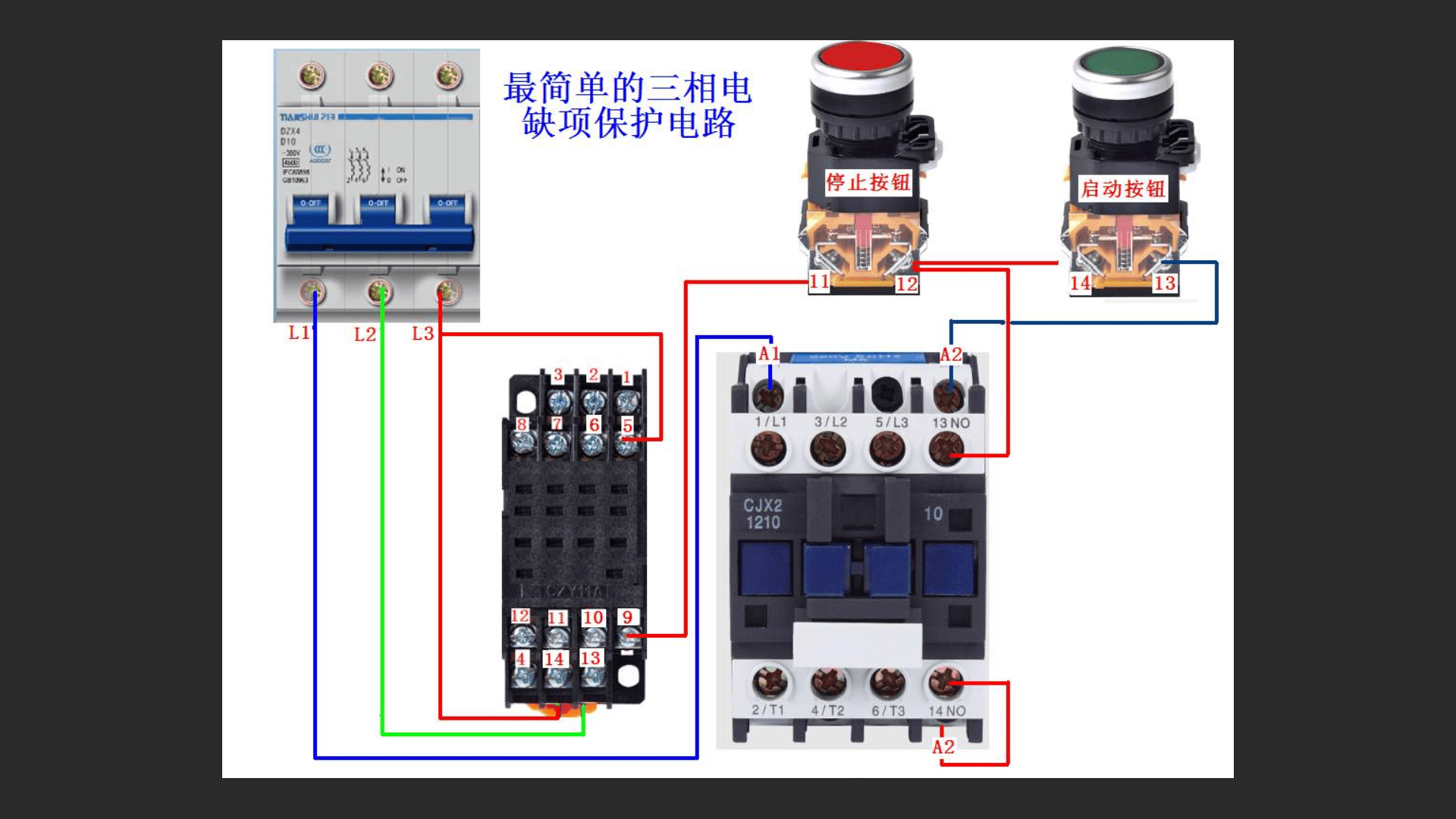

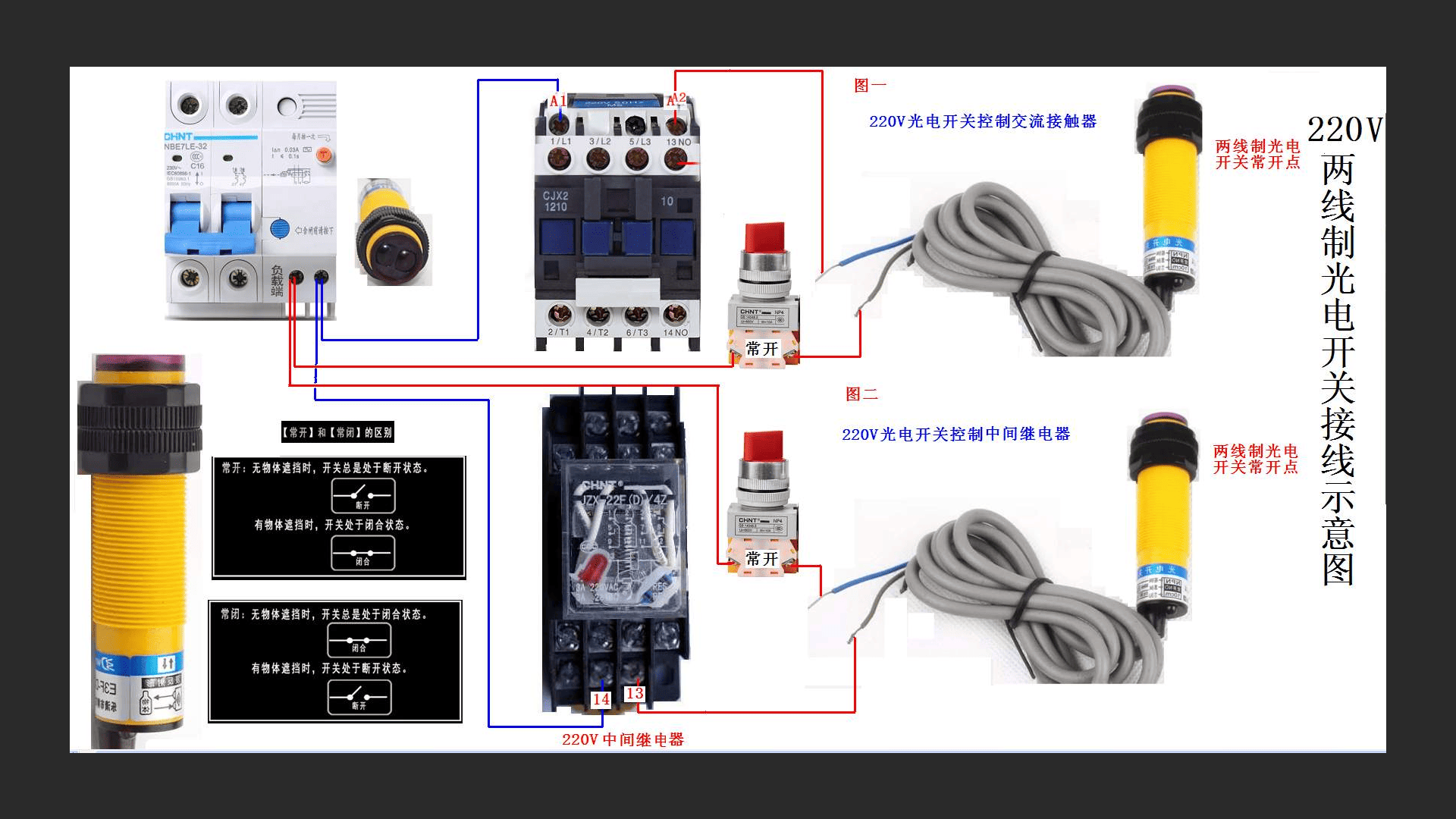

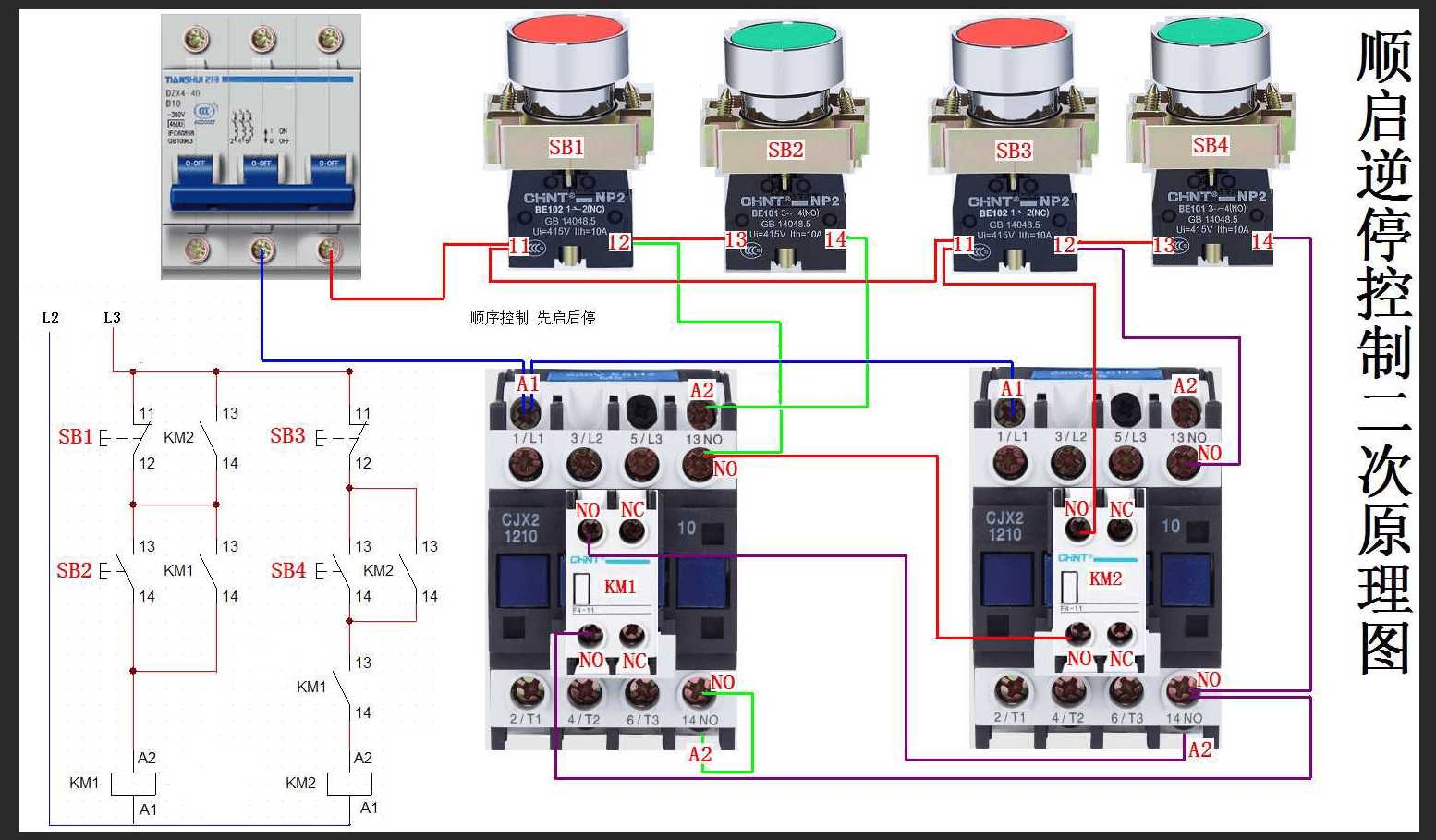

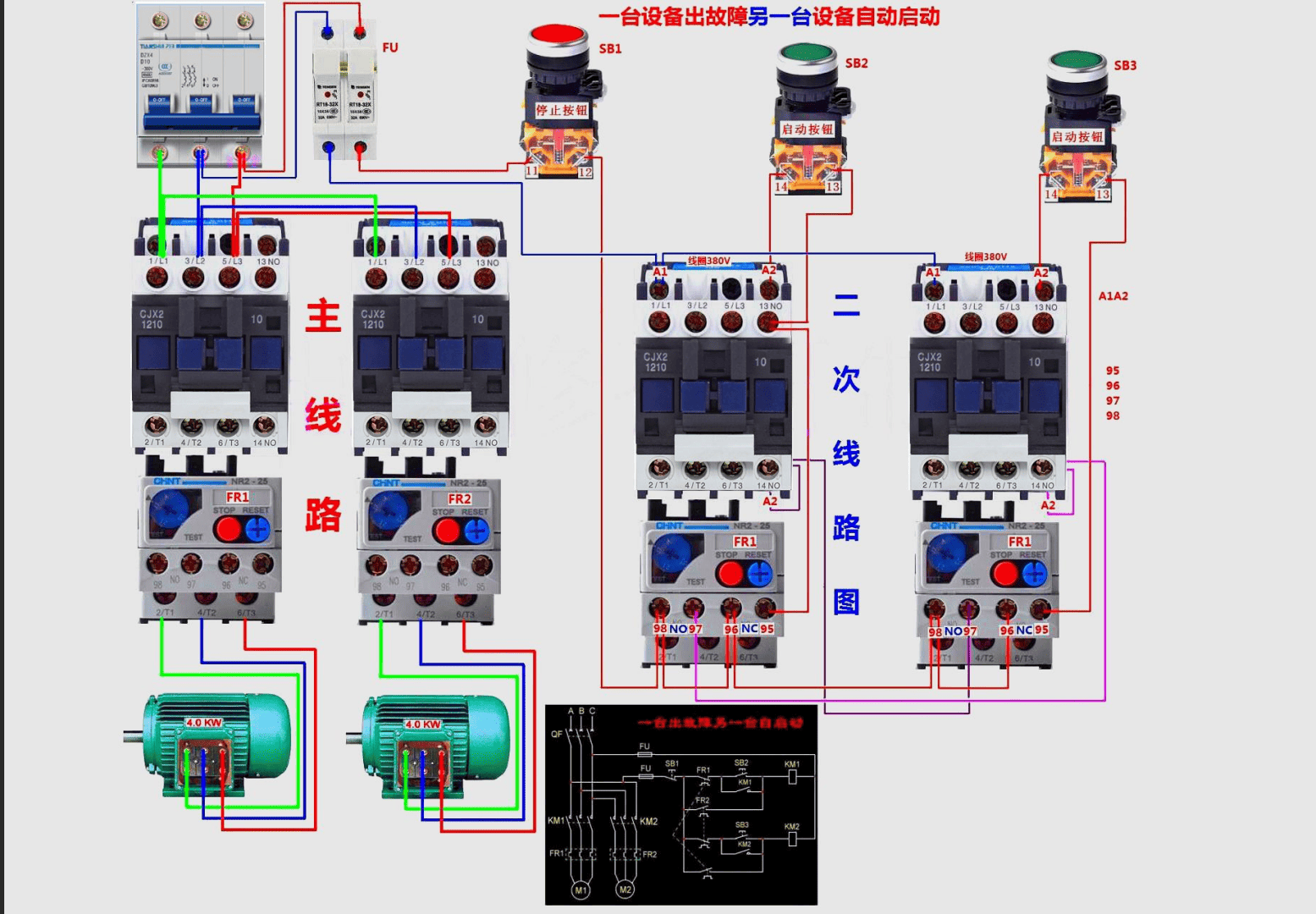

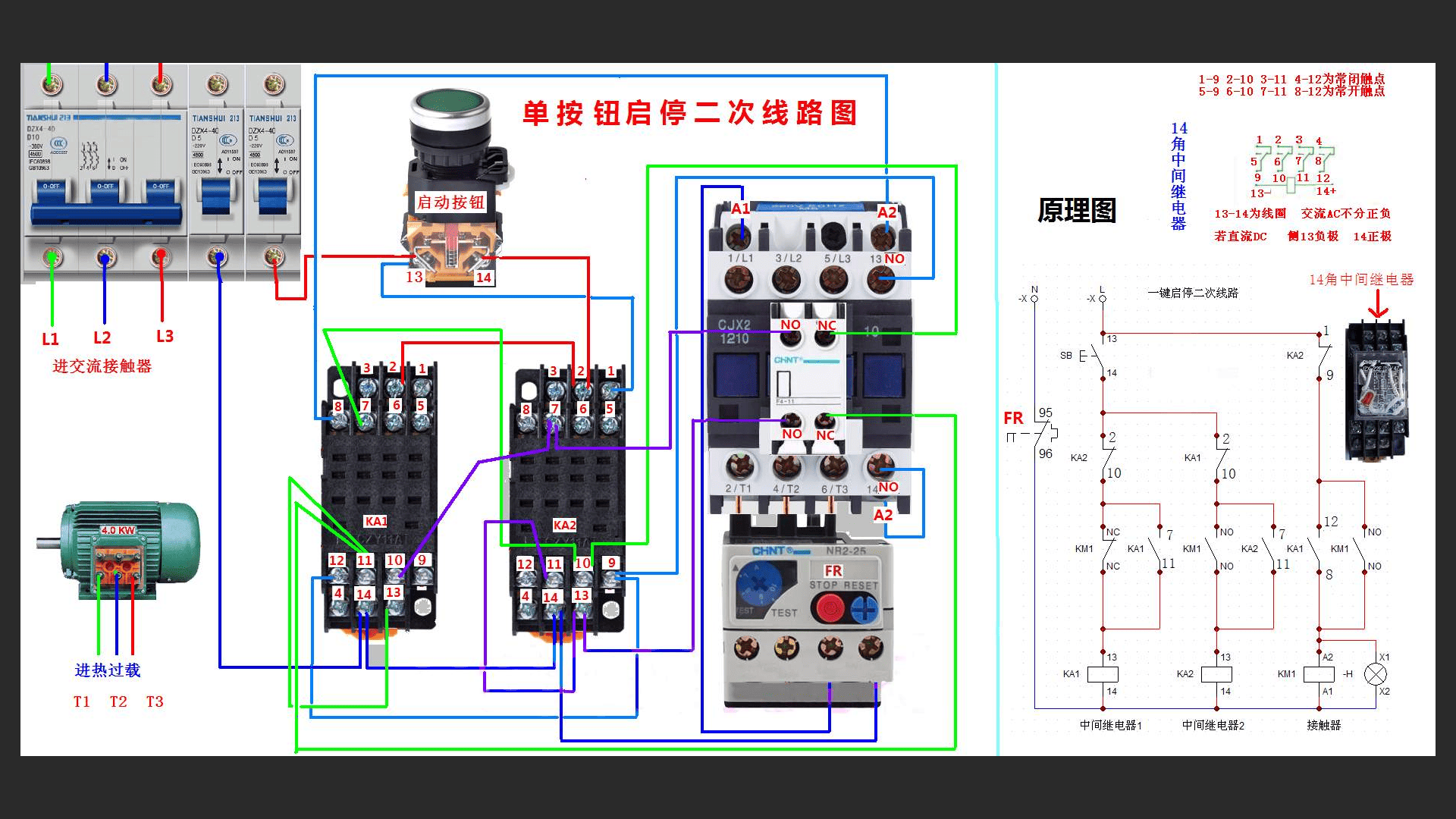

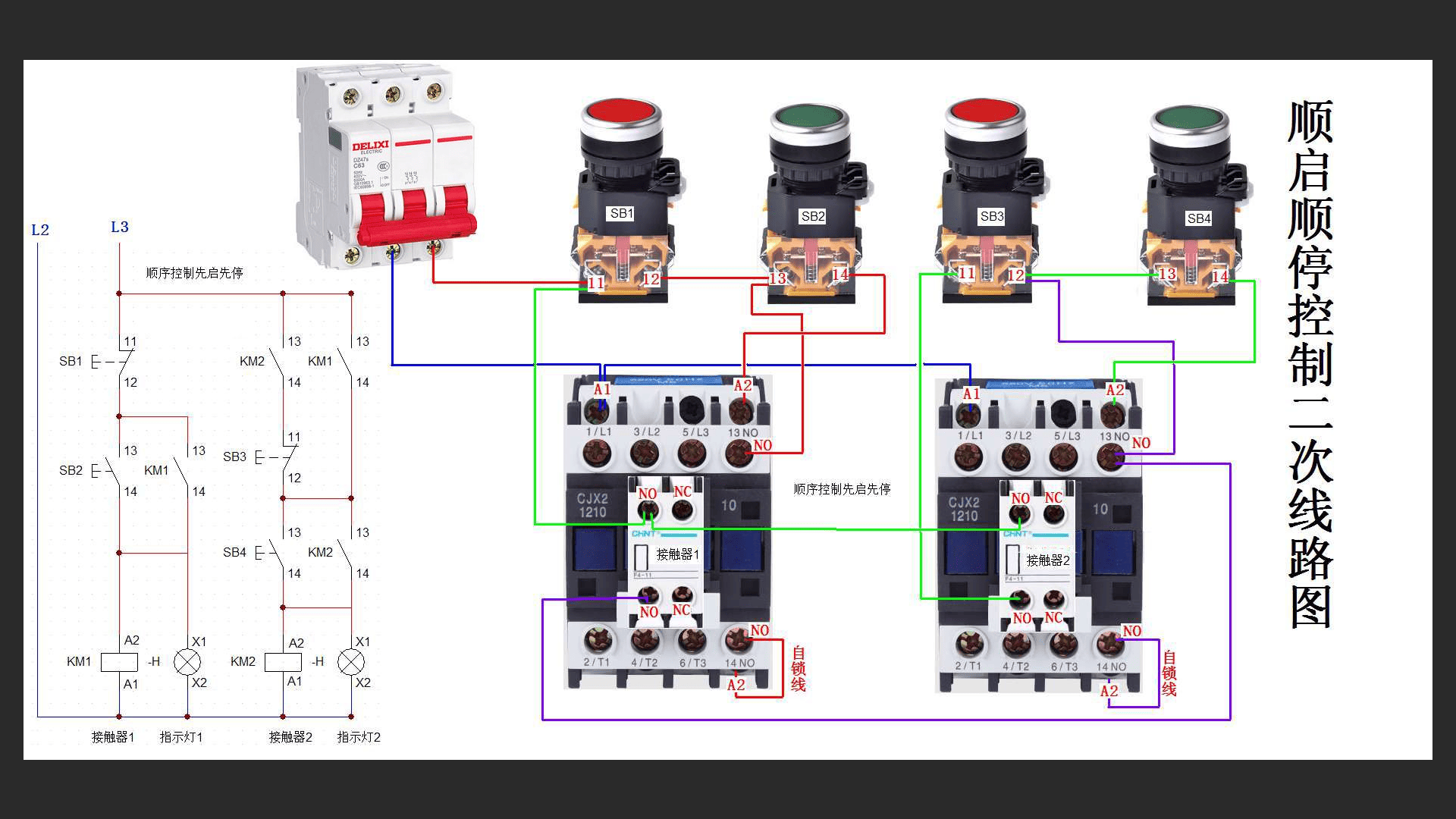

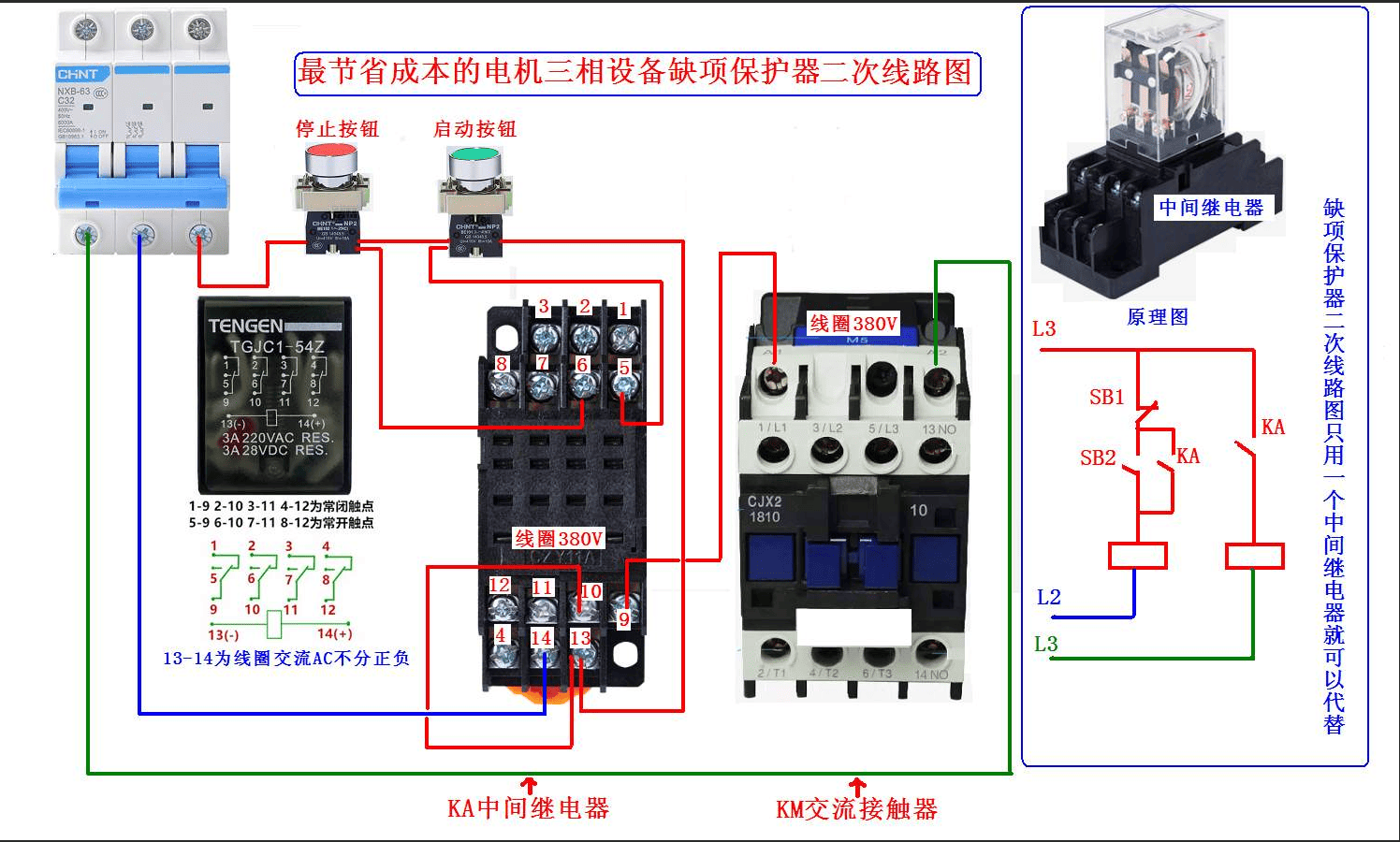

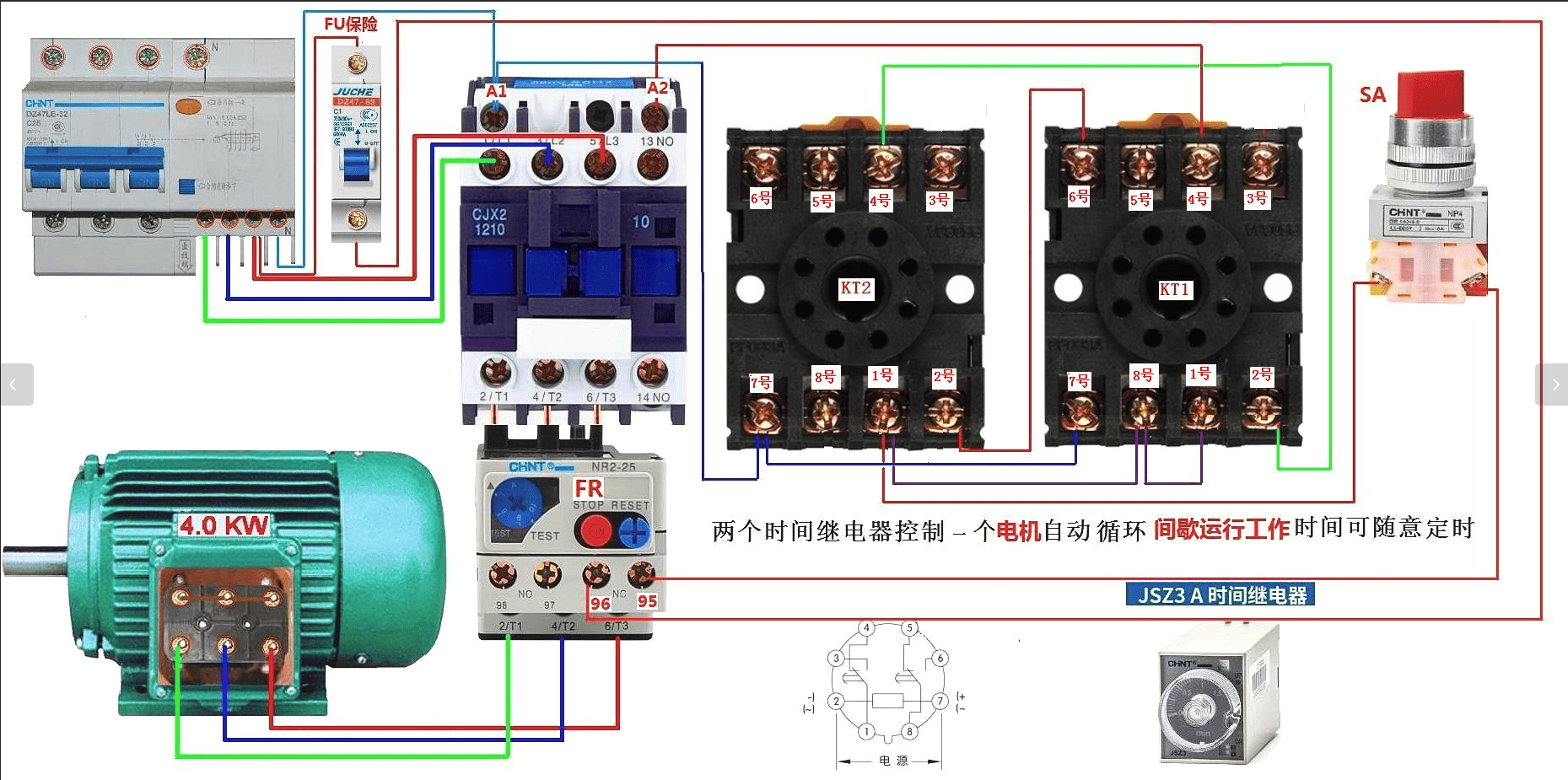

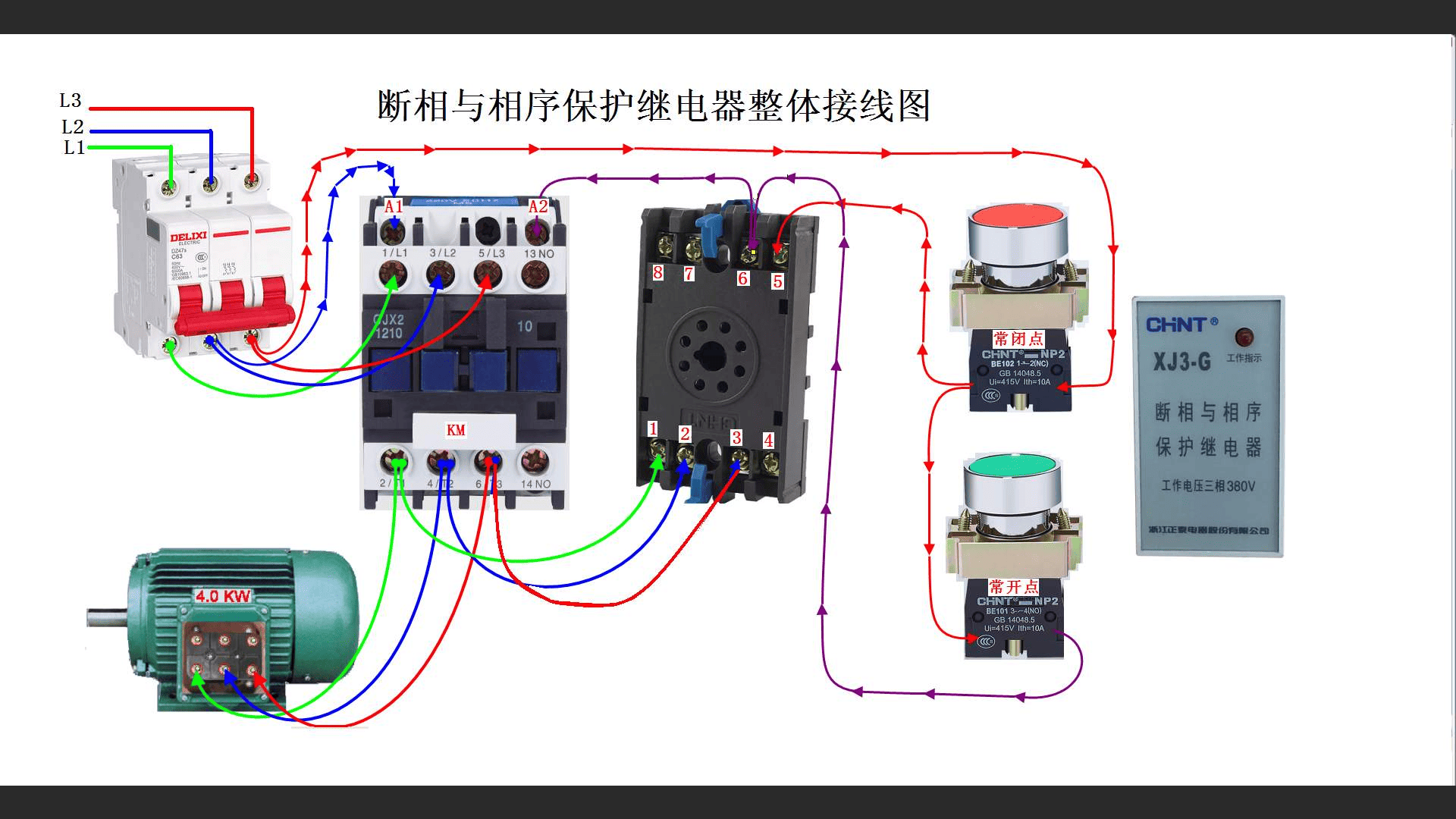

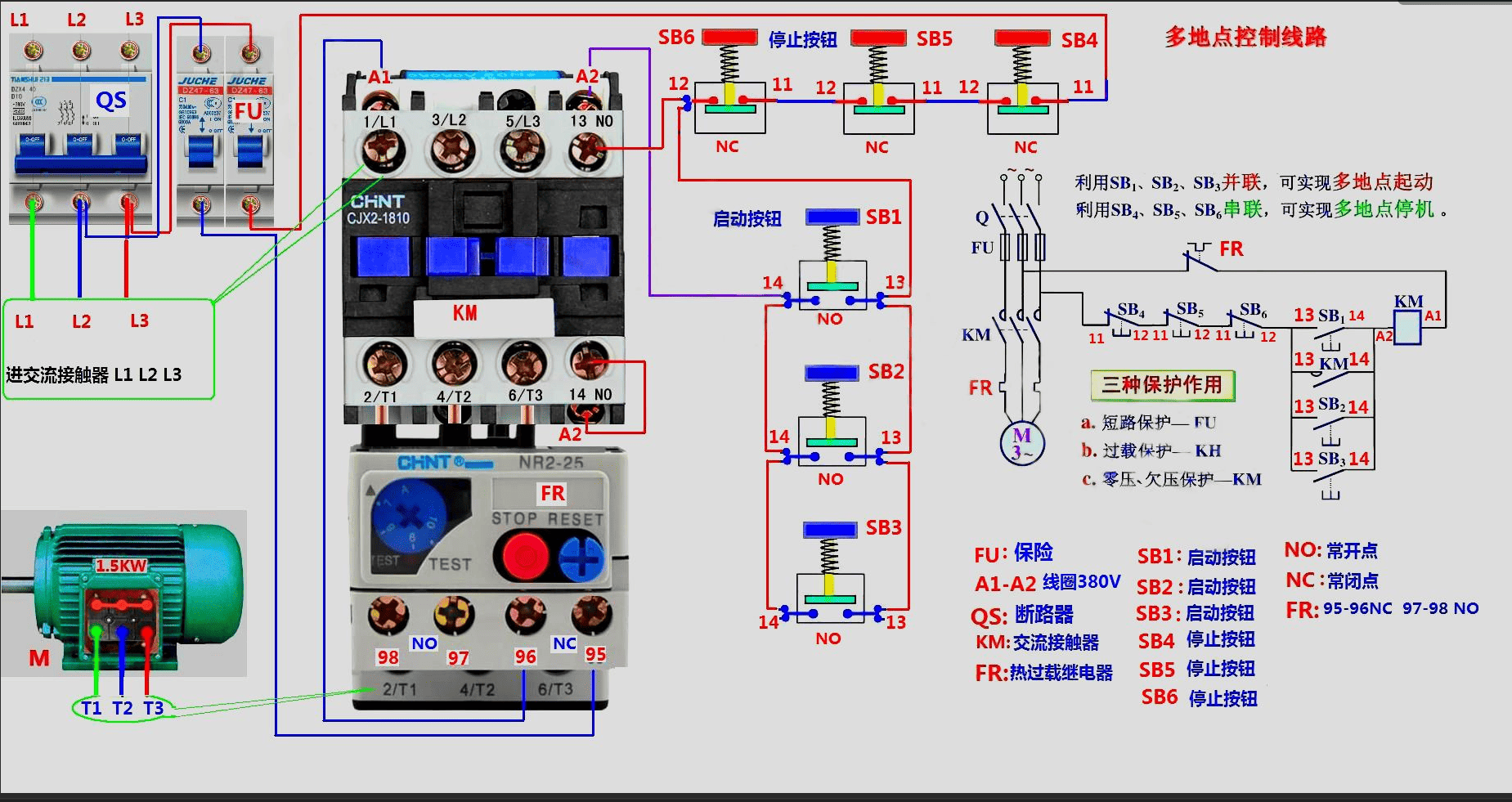

常见电路图纸解析

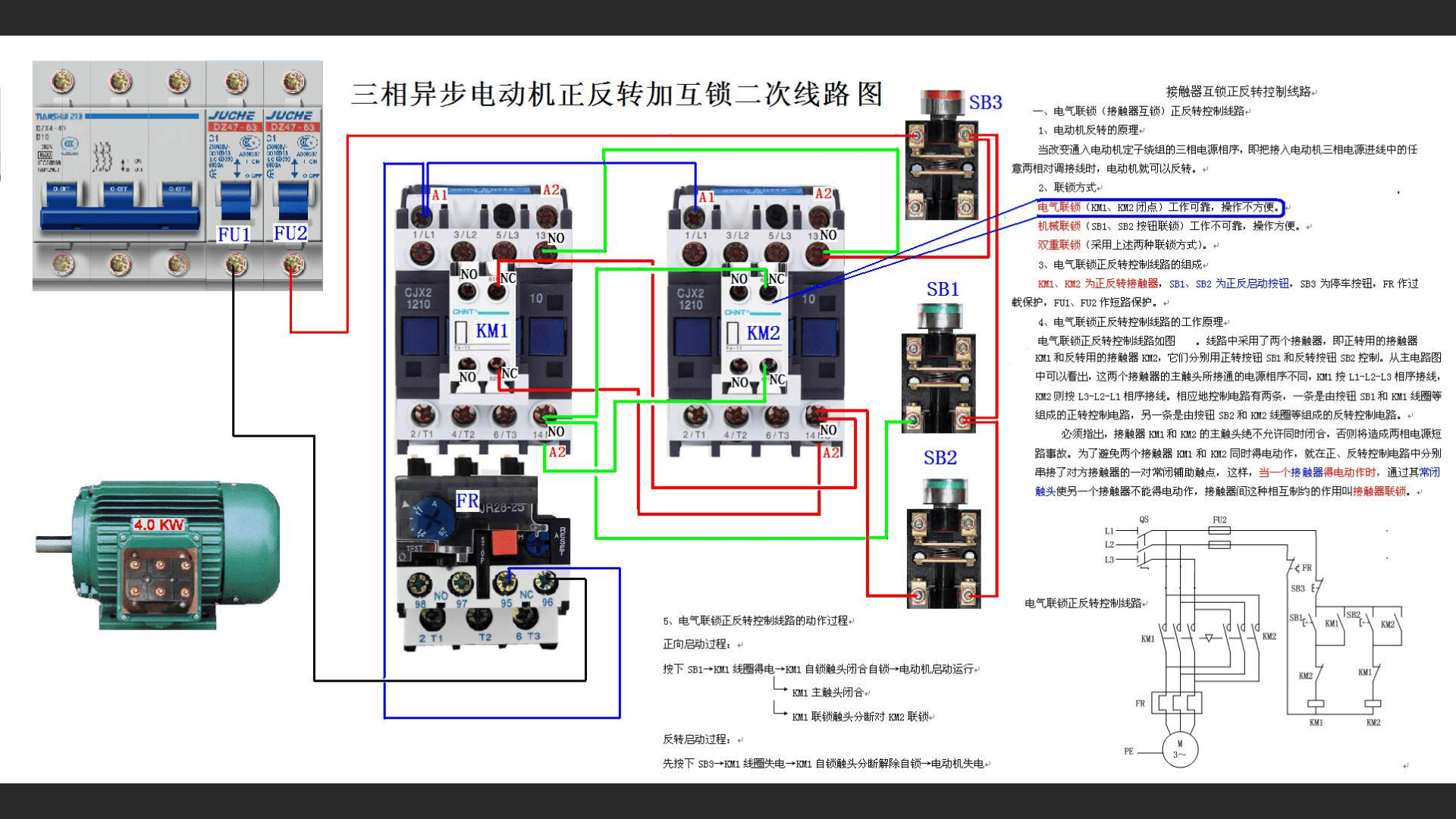

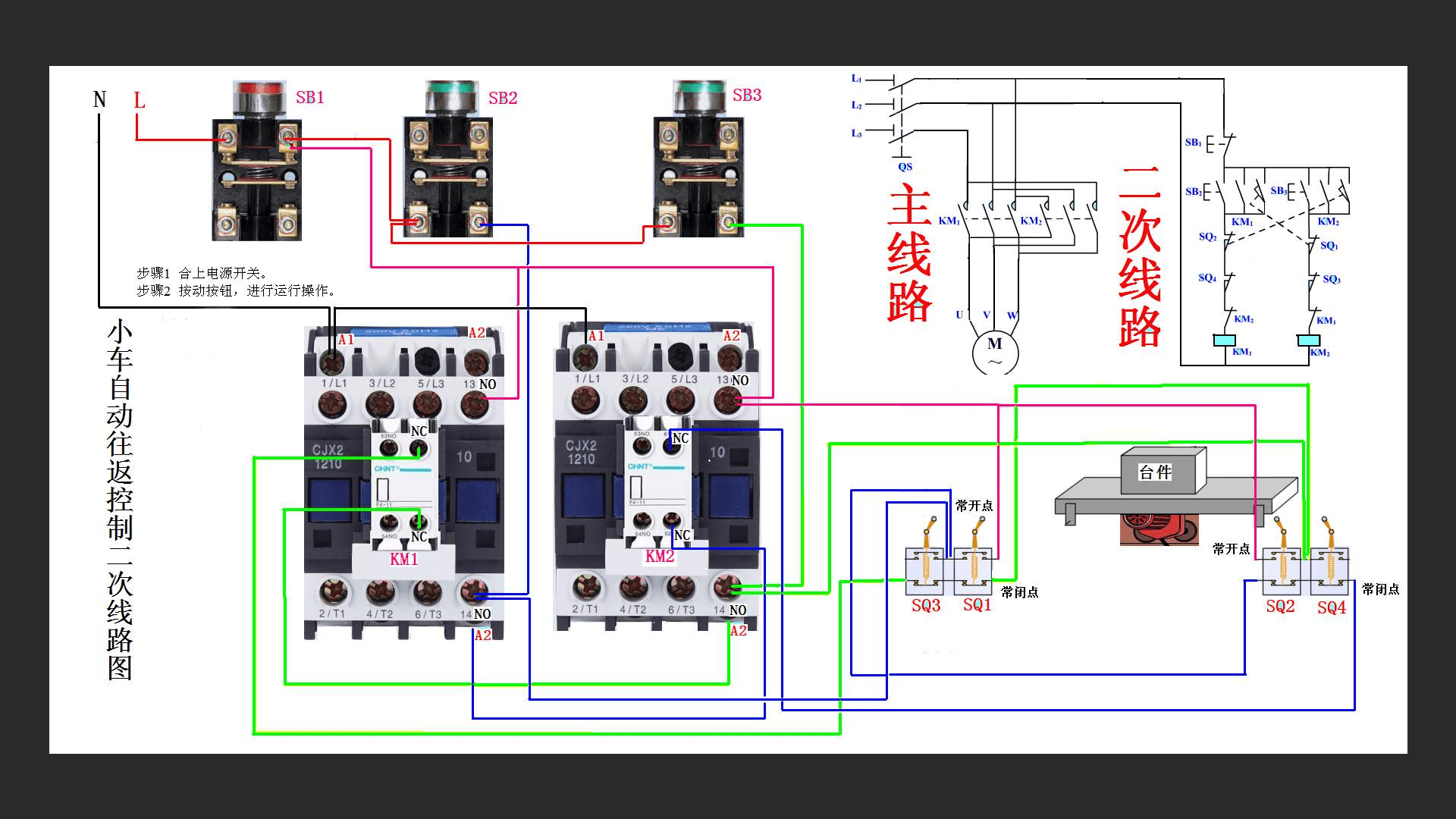

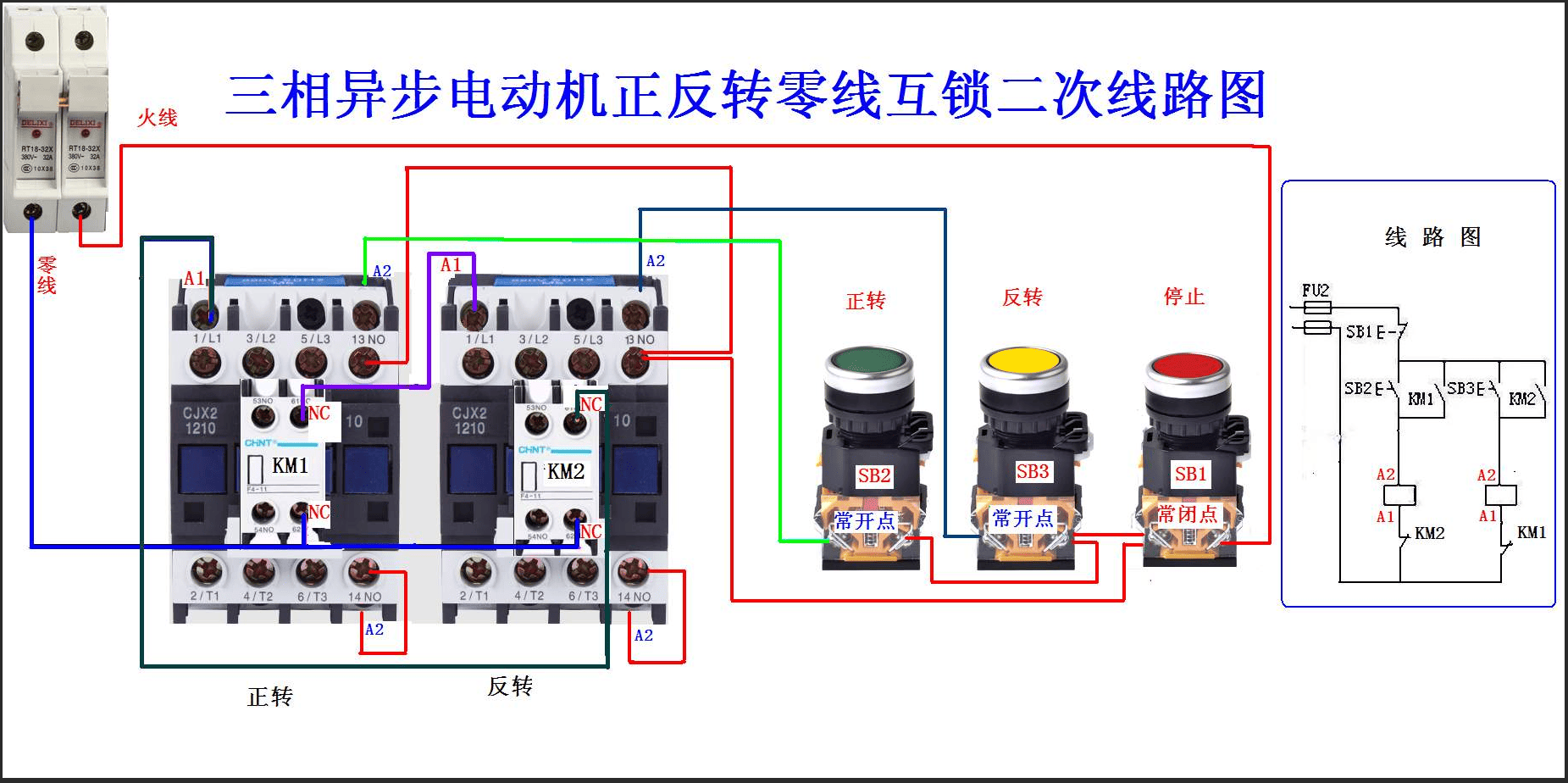

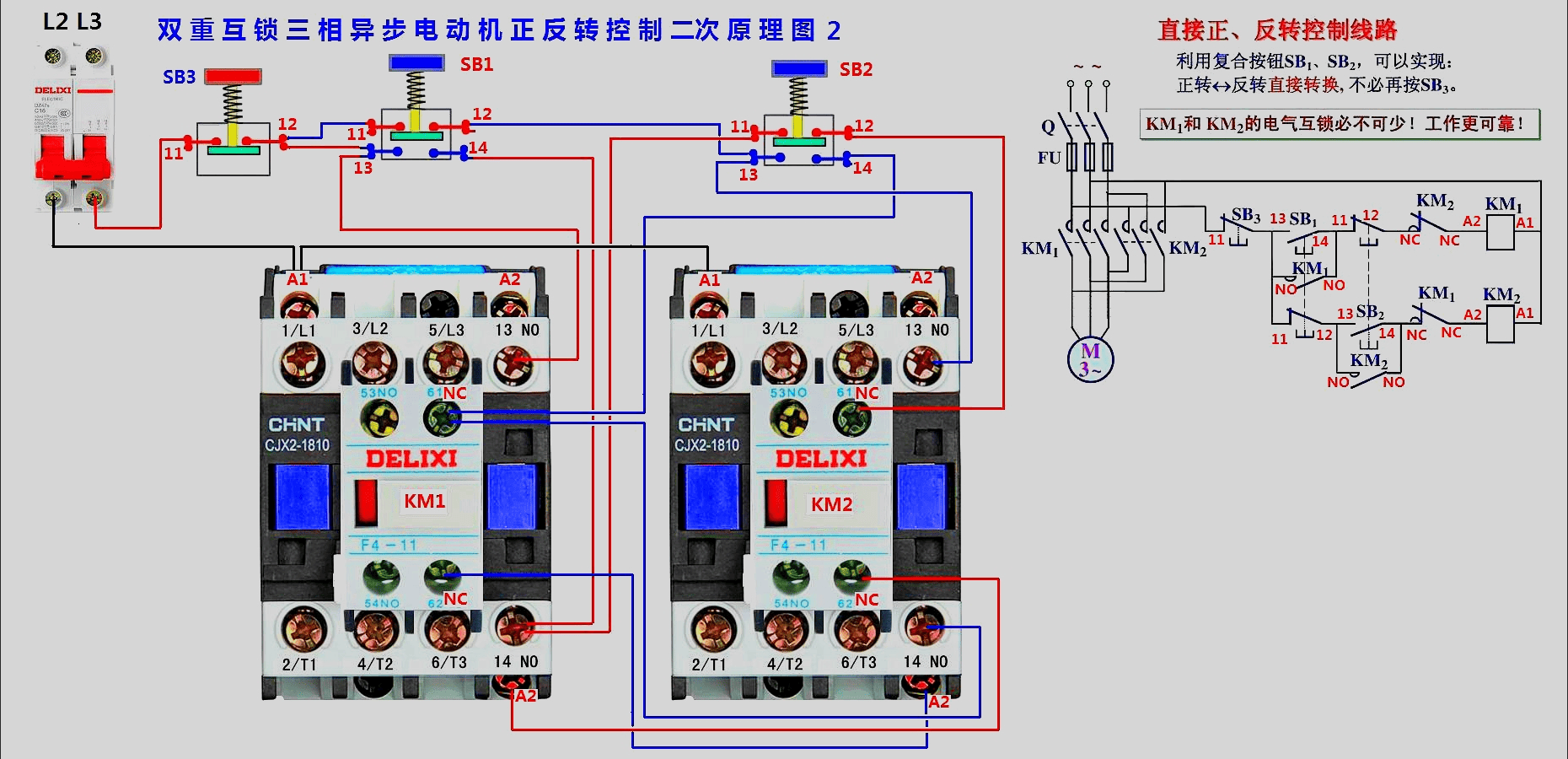

案例一：电机正反转控制原理图
电路组成：
主电路：QF（断路器）+ KM1/KM2（正/反转接触器）+ FR（热继电器）+ M（电机）
控制电路：SB0（急停）+ SB1（停止）+ SB2（正转启动）+ SB3（反转启动）+ KM1/KM2（自锁+互锁）+ FR（保护）
主电路：QF（断路器）+ KM1/KM2（正/反转接触器）+ FR（热继电器）+ M（电机）
控制电路：SB0（急停）+ SB1（停止）+ SB2（正转启动）+ SB3（反转启动）+ KM1/KM2（自锁+互锁）+ FR（保护）
正转启动工作过程
第1步：按下SB2（正转启动按钮，绿色NO）
SB2的3-4端子闭合，电流通过
第2步：KM1线圈(A1-A2)得电
电流路径：L → SB0急停(NC) → SB1停止(NC) → FR(95-96 NC) → SB2(3-4 NO闭合) → KM2(21-22 NC互锁) → KM1线圈(A1-A2) → N
第3步：KM1主触点闭合 → 电机正转
KM1的1-2、3-4、5-6三组主触点闭合，三相电源L1/L2/L3 → 电机U/V/W

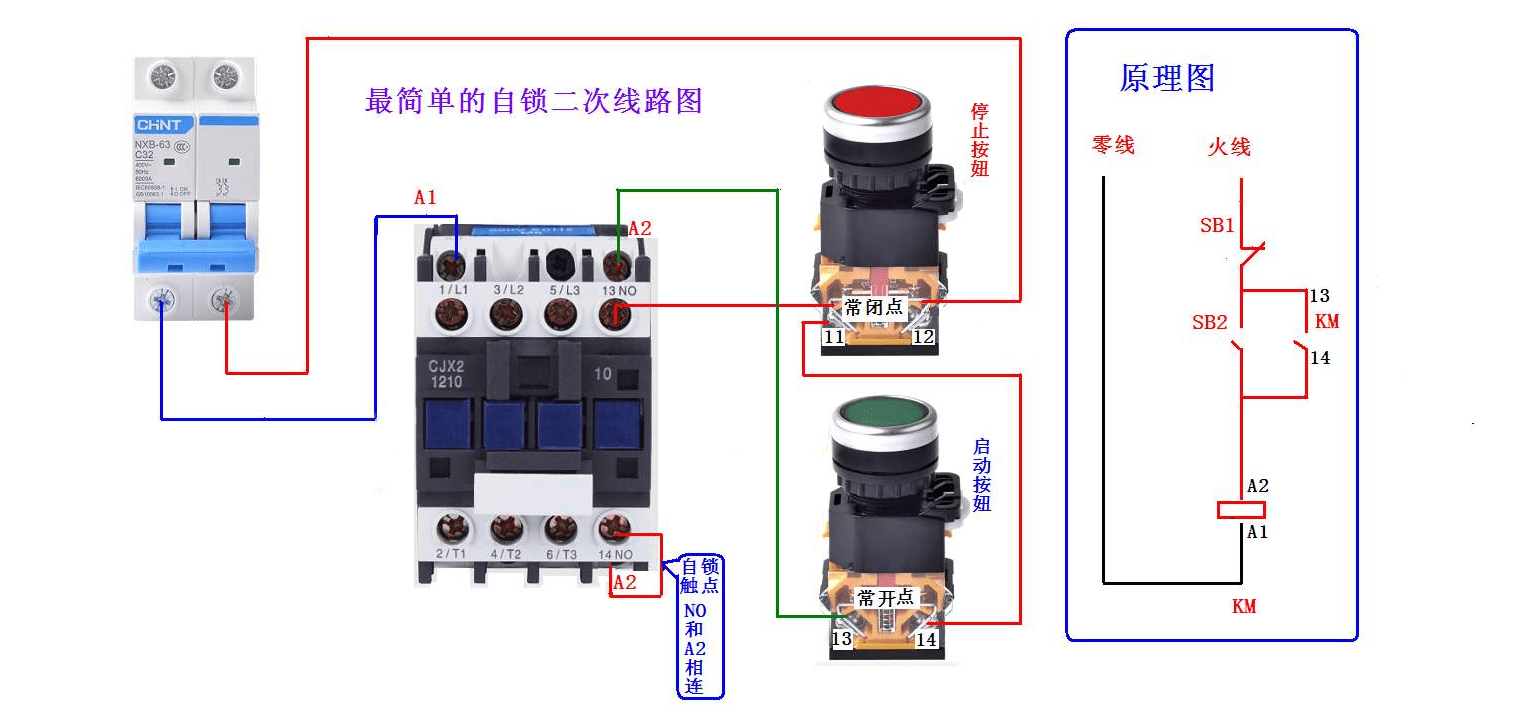

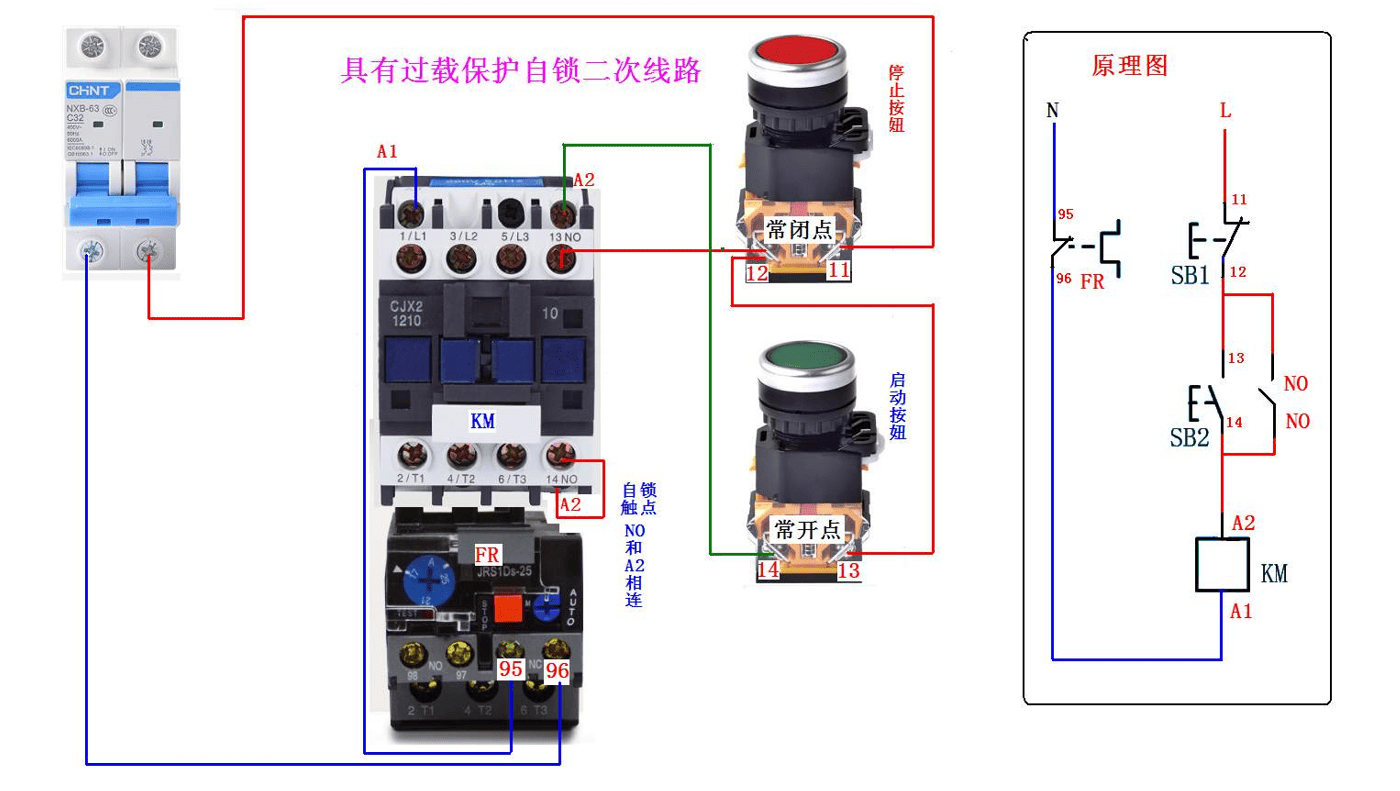

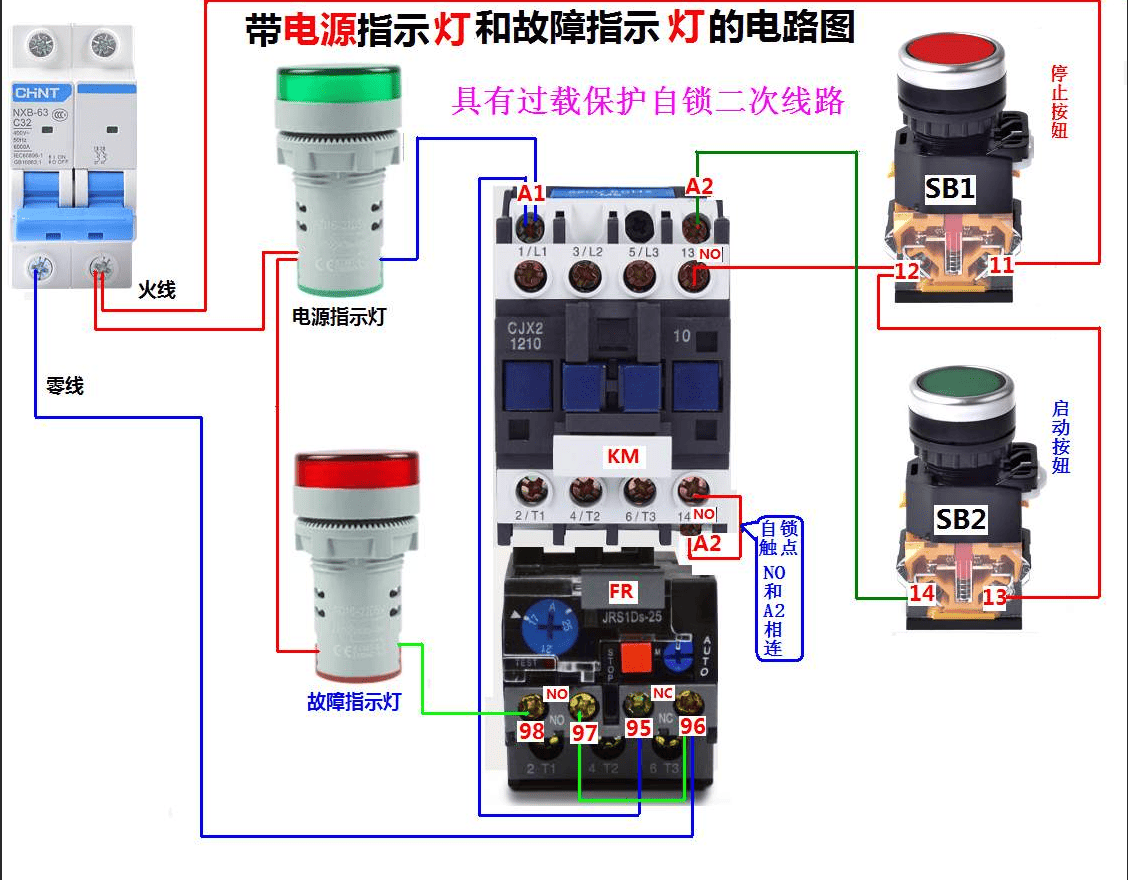

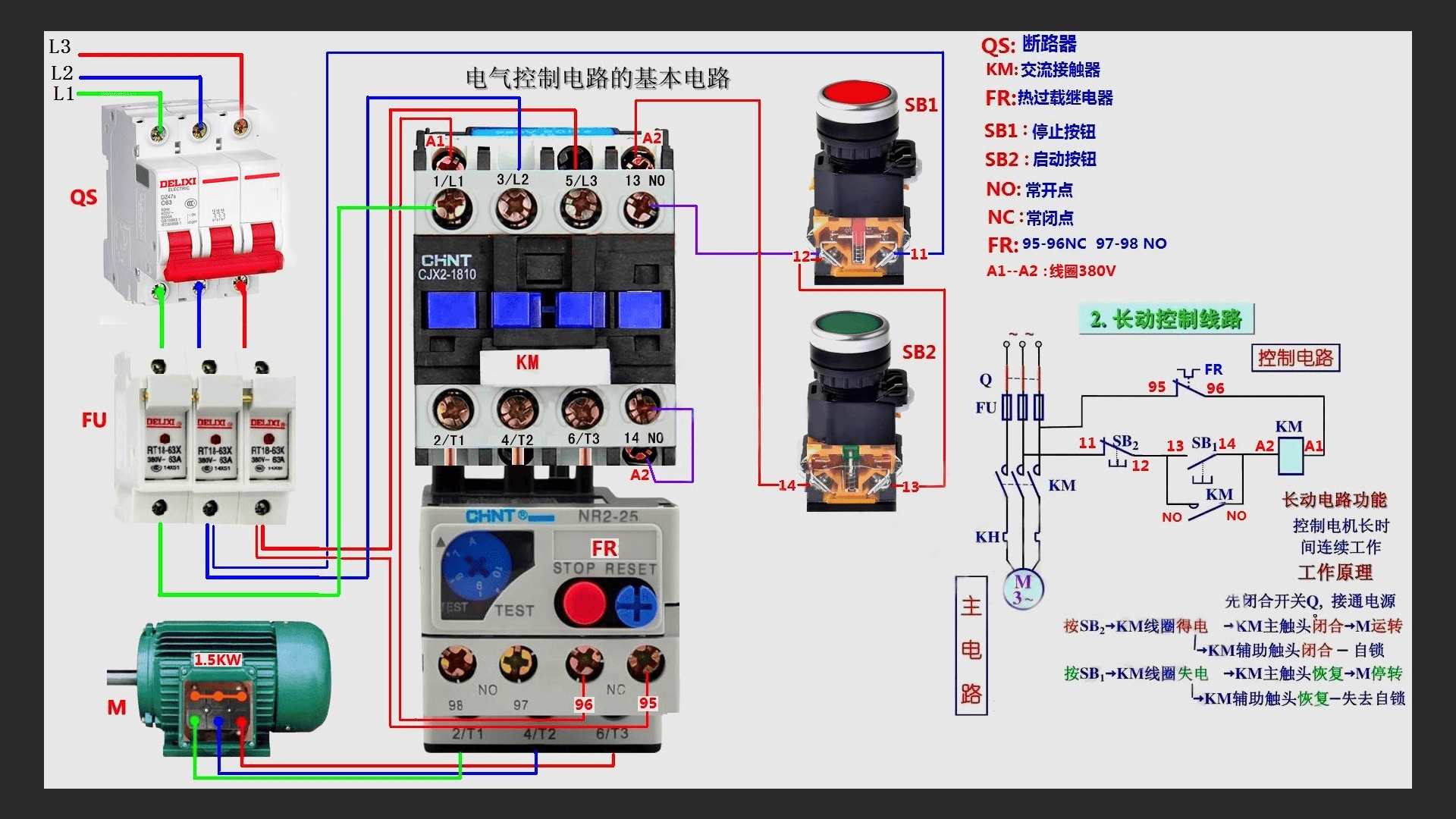

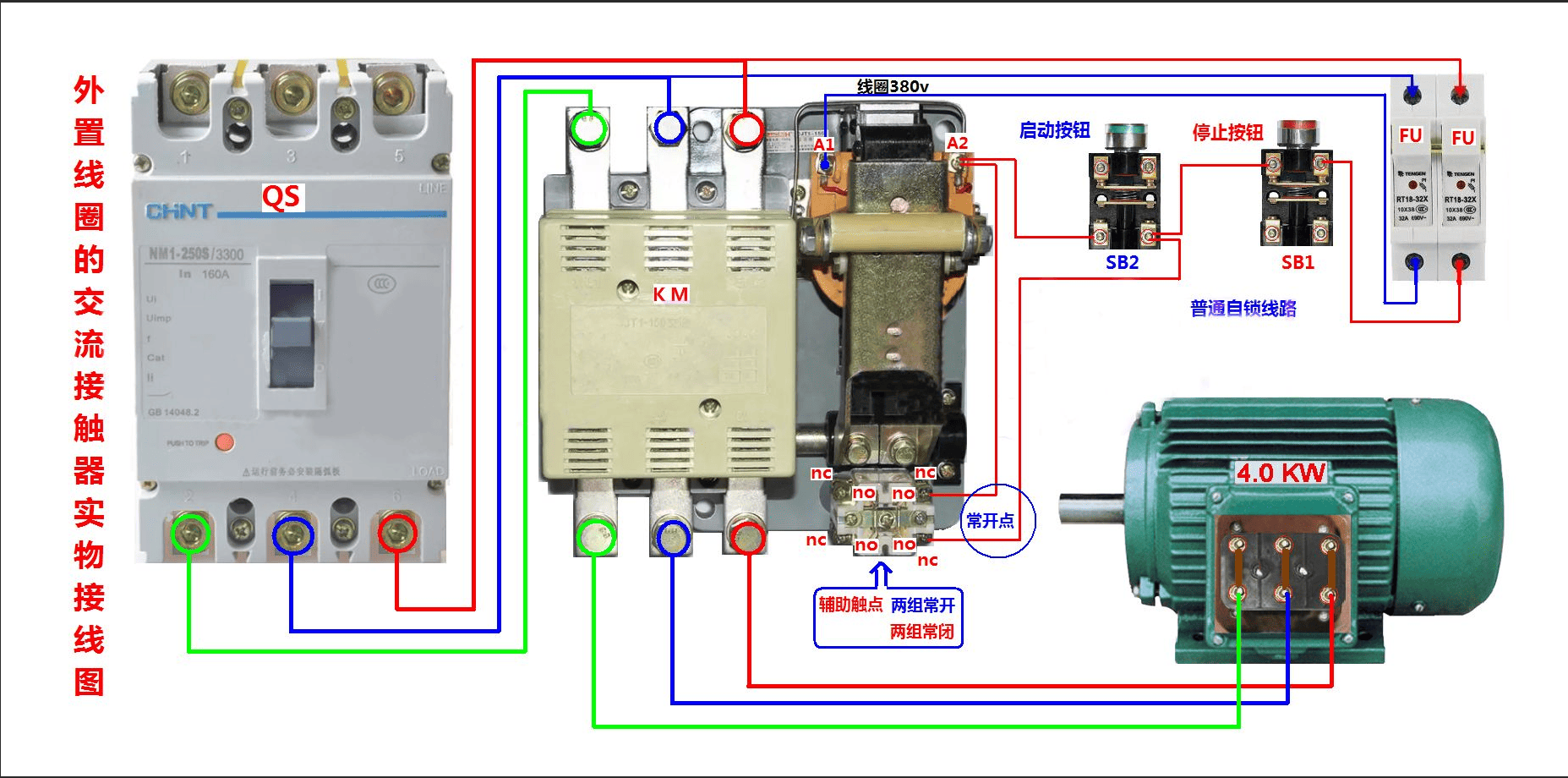

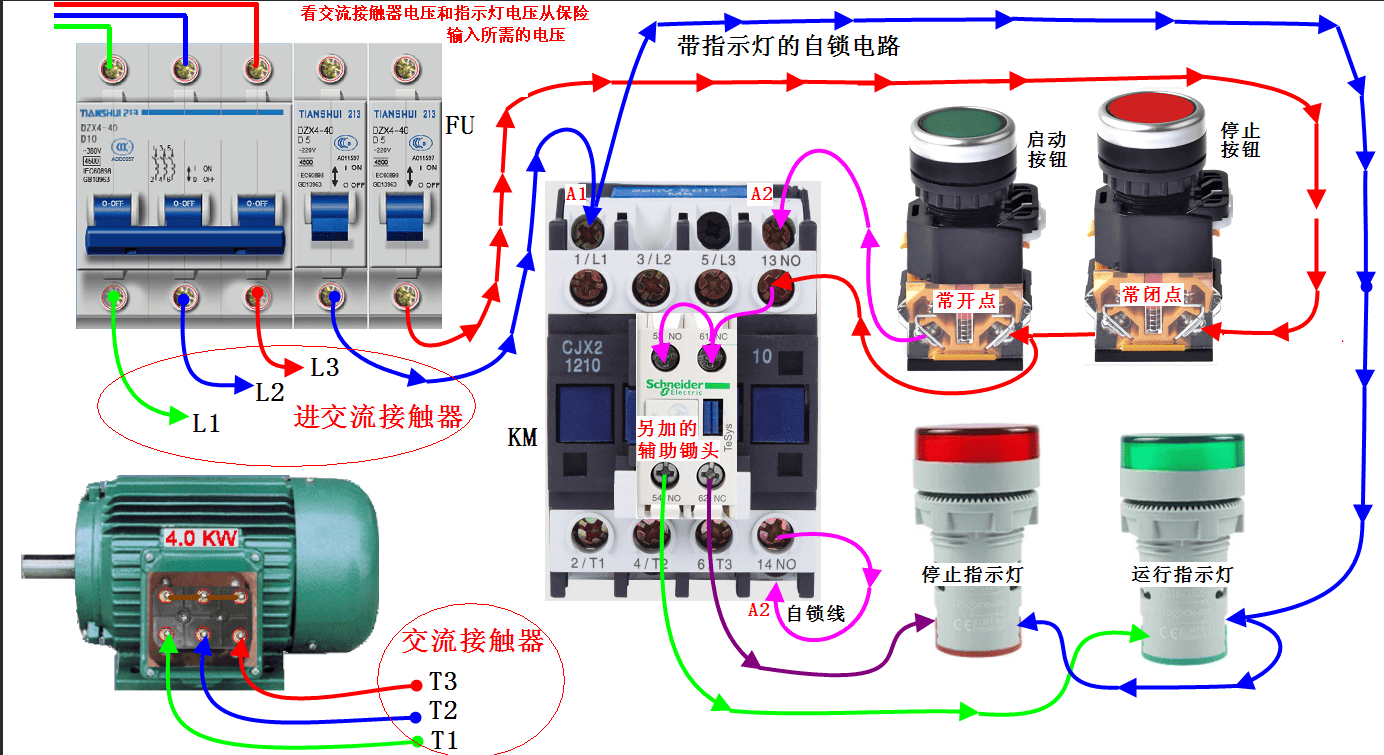

第4步：KM1自锁触点(13-14 NO)闭合
这个辅助NO触点并联在SB2两端，替代SB2保持通电
即使松手，电流走KM1(13-14)这路继续给线圈供电 → 电机持续运转
第5步：KM1互锁触点(21-22 NC)断开
KM1吸合时，其NC触点21-22断开，切断了KM2线圈回路
此时即使误按SB3(反转启动)，KM2也无法吸合 → 防止相间短路
SB2的3-4端子闭合，电流通过
第2步：KM1线圈(A1-A2)得电
电流路径：L → SB0急停(NC) → SB1停止(NC) → FR(95-96 NC) → SB2(3-4 NO闭合) → KM2(21-22 NC互锁) → KM1线圈(A1-A2) → N
第3步：KM1主触点闭合 → 电机正转
KM1的1-2、3-4、5-6三组主触点闭合，三相电源L1/L2/L3 → 电机U/V/W
第4步：KM1自锁触点(13-14 NO)闭合
这个辅助NO触点并联在SB2两端，替代SB2保持通电
即使松手，电流走KM1(13-14)这路继续给线圈供电 → 电机持续运转
第5步：KM1互锁触点(21-22 NC)断开
KM1吸合时，其NC触点21-22断开，切断了KM2线圈回路
此时即使误按SB3(反转启动)，KM2也无法吸合 → 防止相间短路
停止过程
按下SB1(停止按钮，红色NC) → SB1的1-2断开 → KM1线圈回路断开 → KM1释放
→ 主触点断开 → 电机停转
→ 自锁触点13-14断开 → 不能再自保持
→ 互锁触点21-22恢复闭合 → 为下一次反转做好准备
→ 主触点断开 → 电机停转
→ 自锁触点13-14断开 → 不能再自保持
→ 互锁触点21-22恢复闭合 → 为下一次反转做好准备
在图纸上怎么看互锁？
找到KM2线圈所在回路，看回路中是否串了KM1的NC触点(21-22)
同样，在KM1线圈回路中找KM2的NC触点(21-22)
这就是互锁——你中有我，我中有你
找到KM2线圈所在回路，看回路中是否串了KM1的NC触点(21-22)
同样，在KM1线圈回路中找KM2的NC触点(21-22)
这就是互锁——你中有我，我中有你
案例二：PLC控制的I/O接线图怎么读

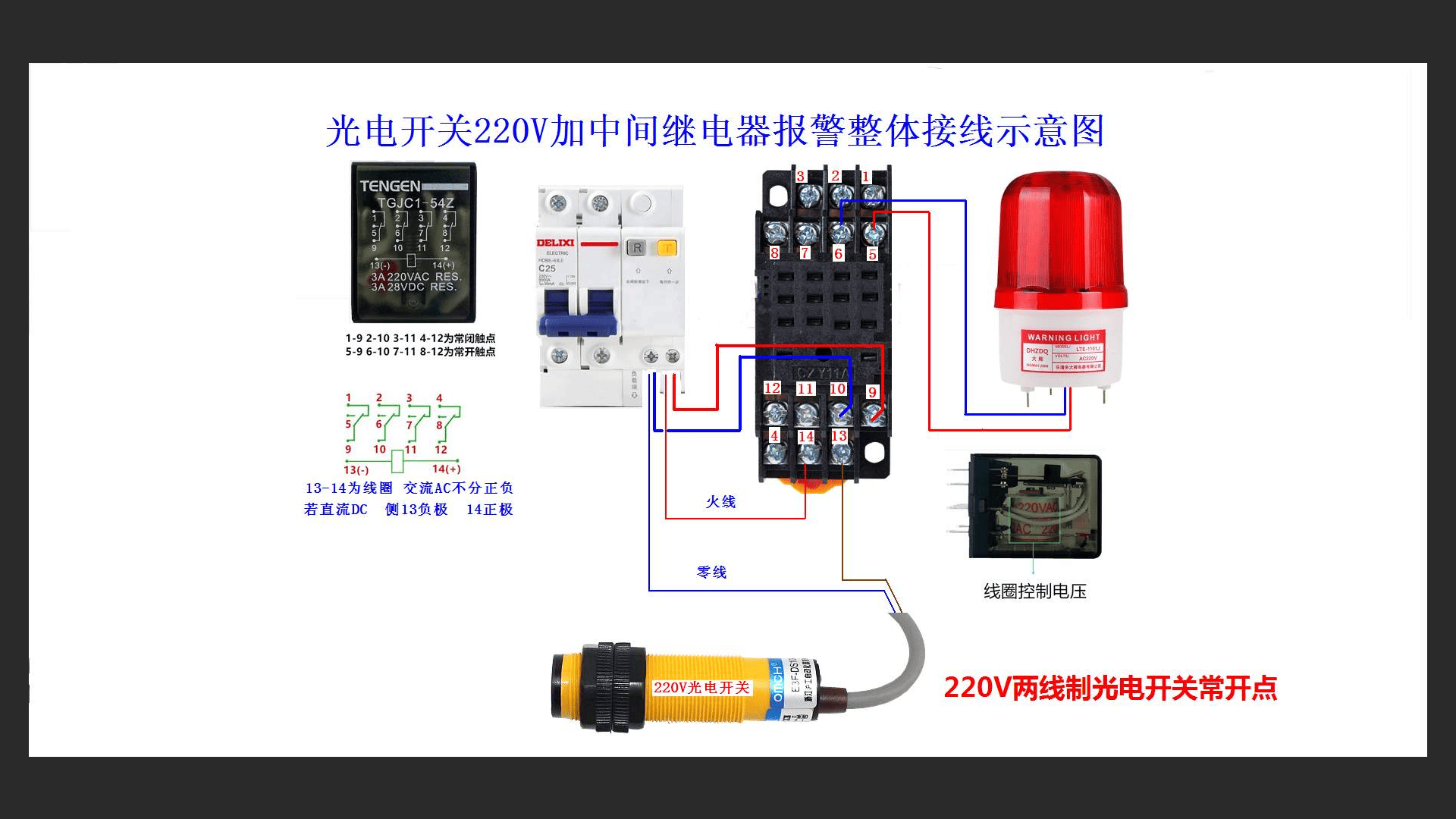

PLC接线图分为三块：
1. 电源接线：L/N(AC220V) 或 24V+/0V(DC24V) 给PLC本体供电
2. 输入接线(DI)：按钮、传感器、行程开关的信号线接到I端子

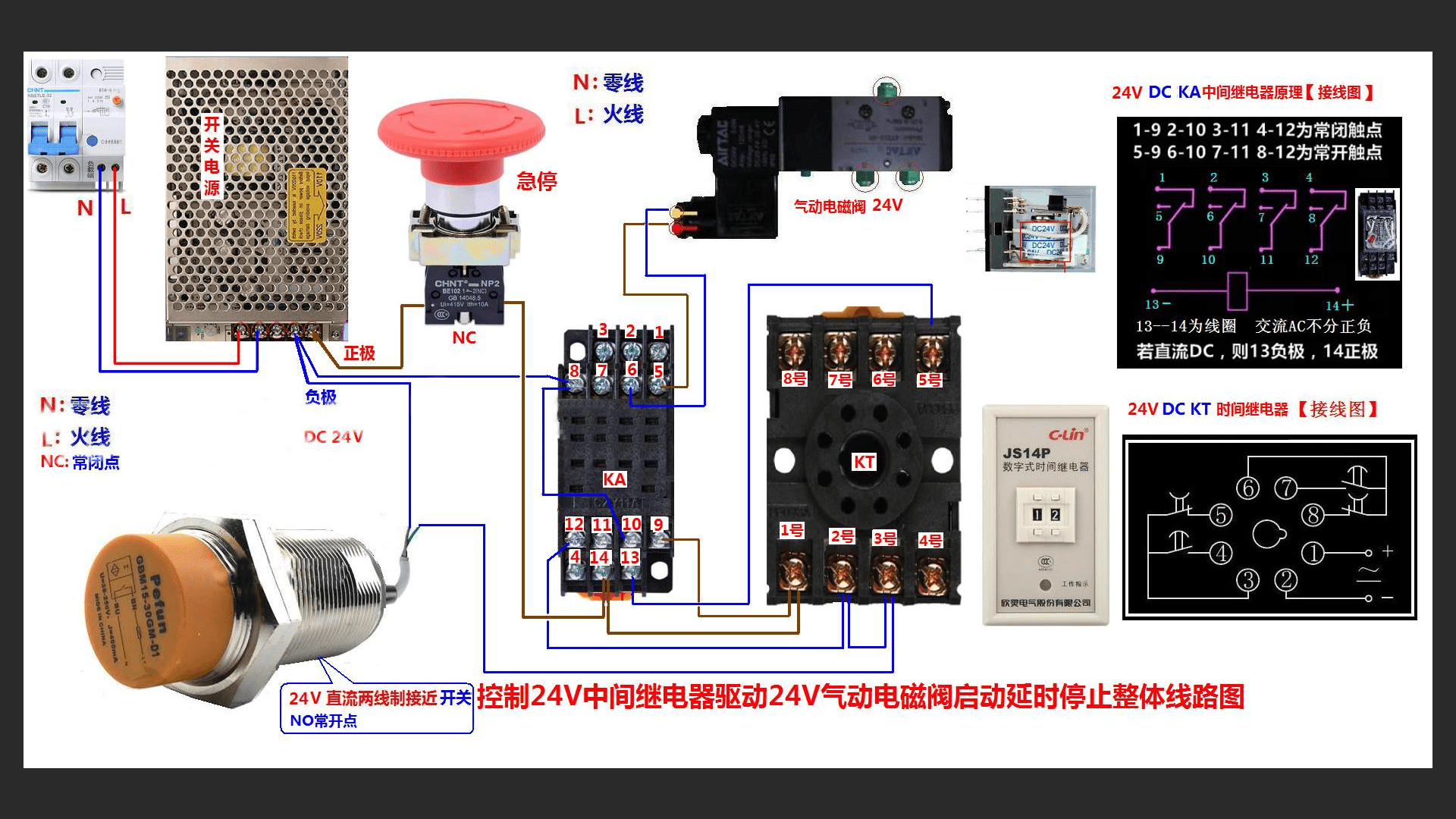

3. 输出接线(DO)：Q端子接到中间继电器KA的线圈
1. 电源接线：L/N(AC220V) 或 24V+/0V(DC24V) 给PLC本体供电
2. 输入接线(DI)：按钮、传感器、行程开关的信号线接到I端子
3. 输出接线(DO)：Q端子接到中间继电器KA的线圈

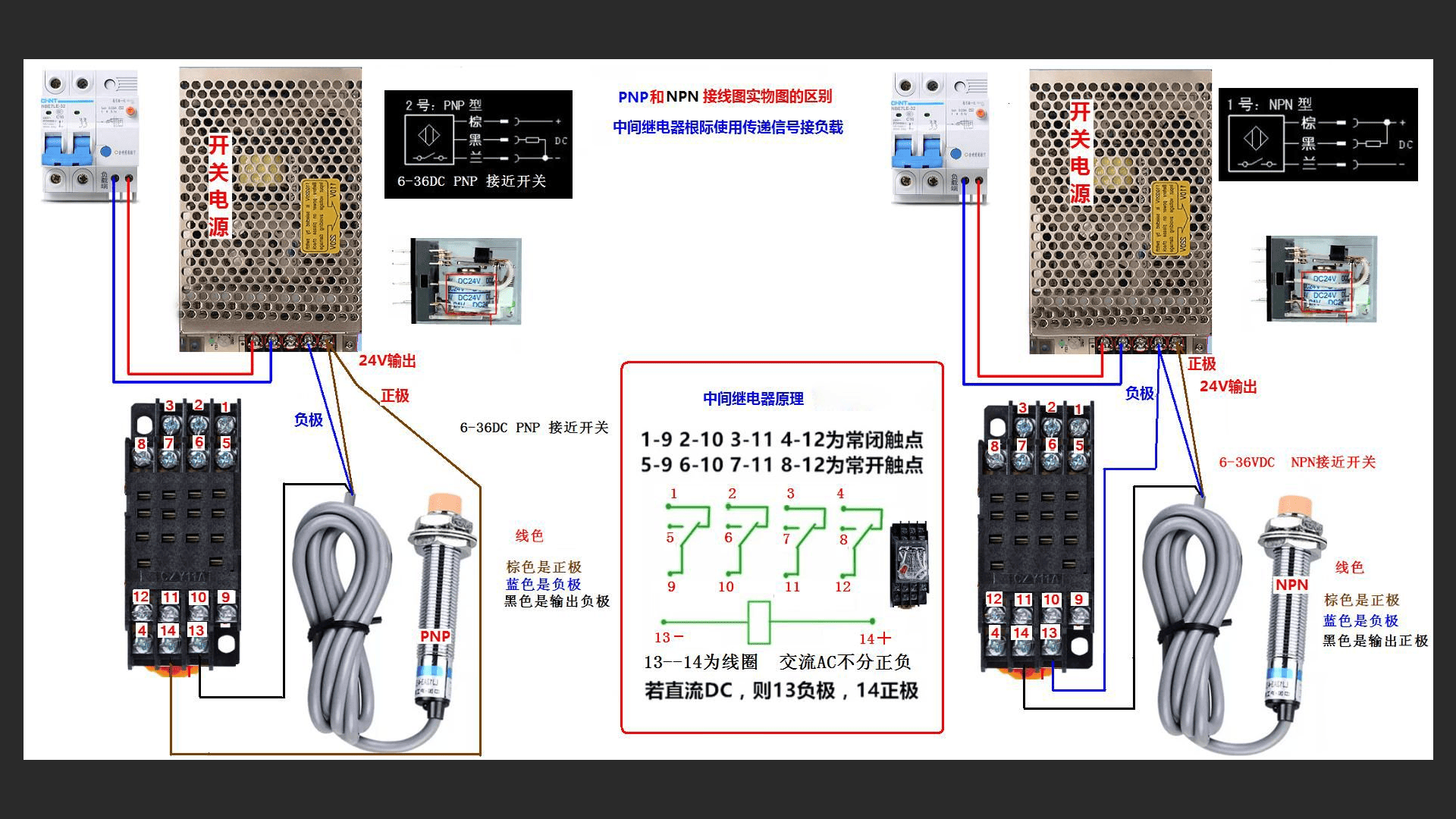

看输入接线图的方法：
第一列标注：端子号（如I0.0、I0.1...）
第二列标注：线号（如101、102...）

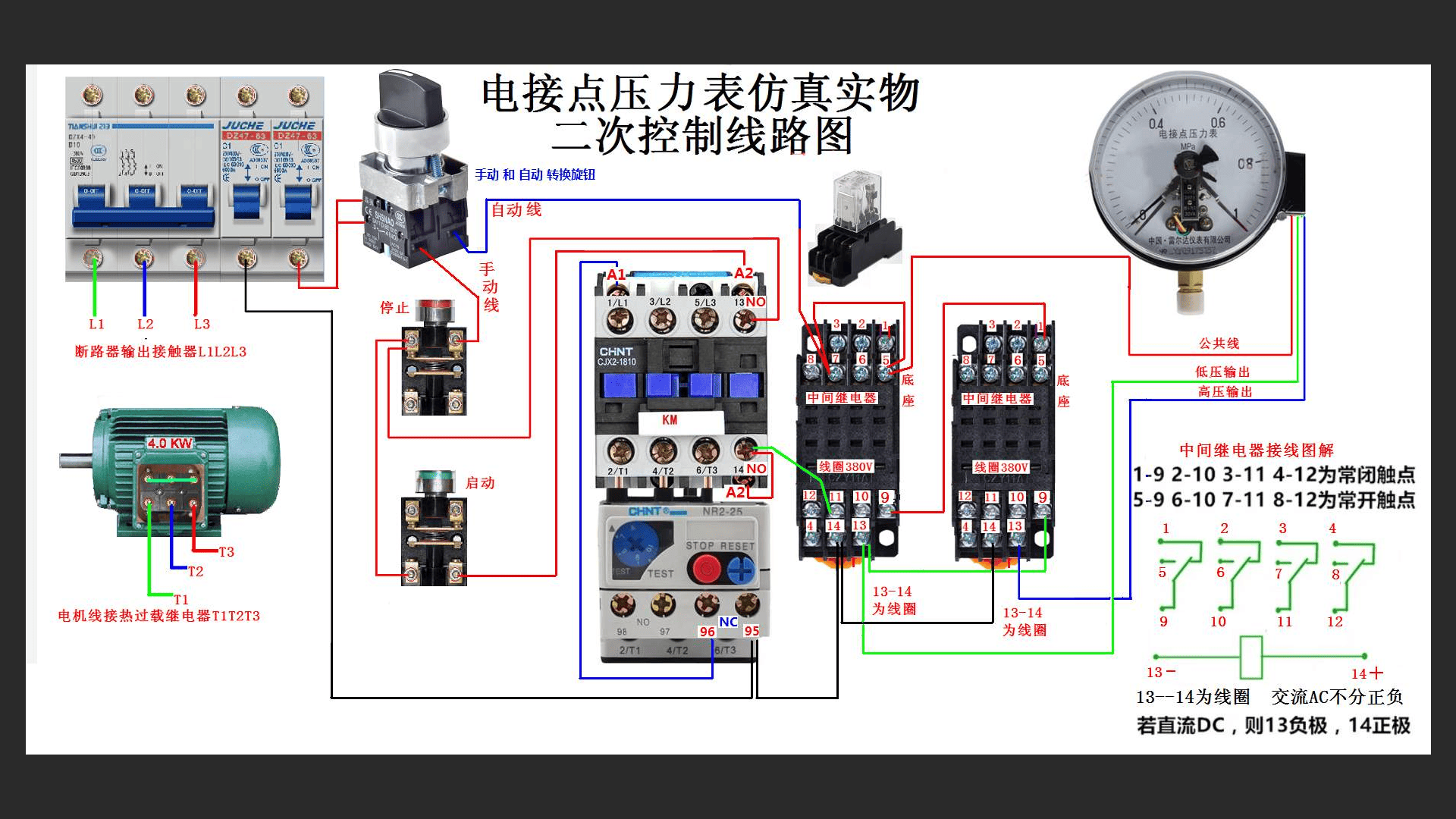

第三列标注：来源（如"SB启动"、"SQ1到位"、"压力开关"）

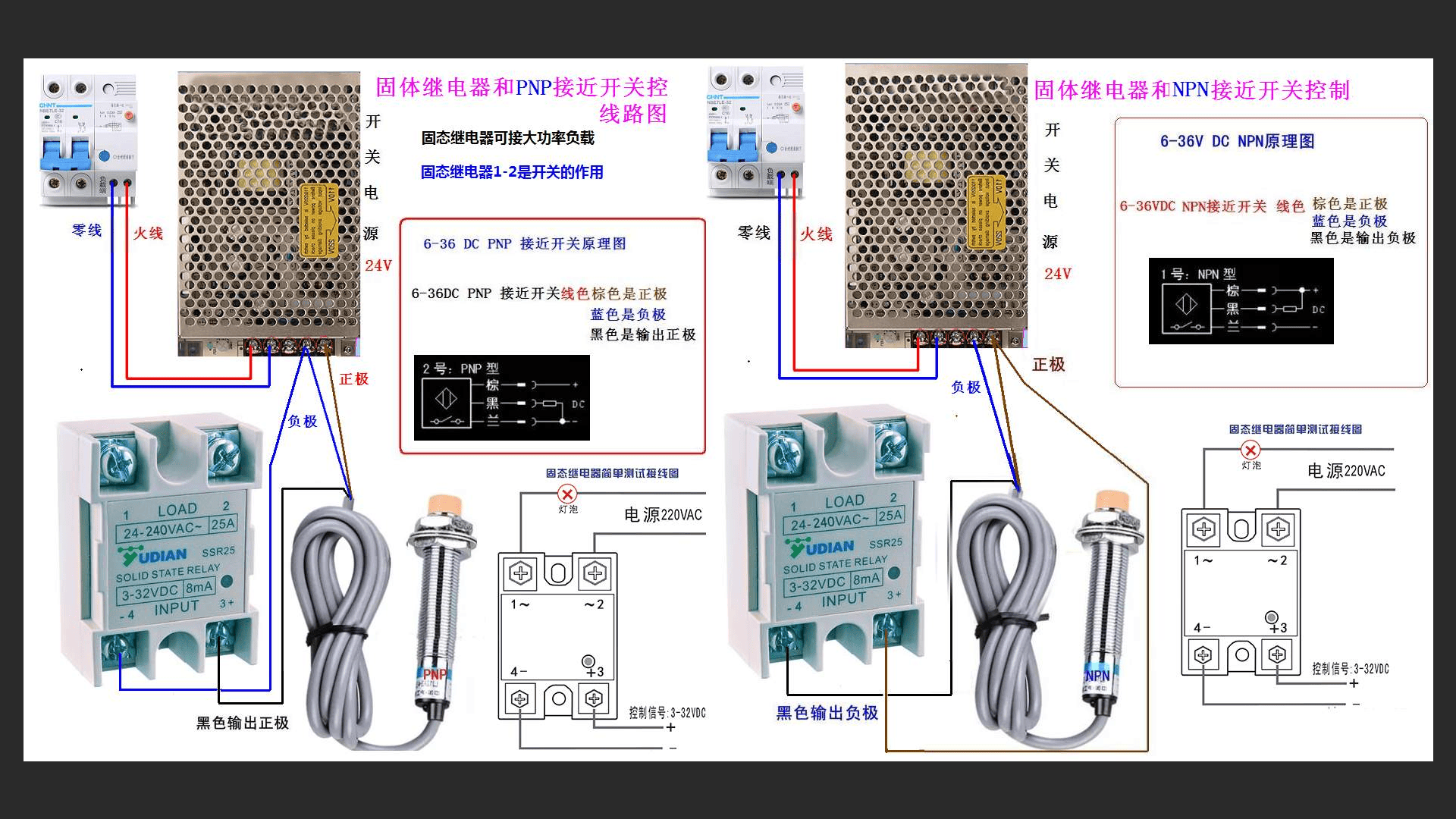

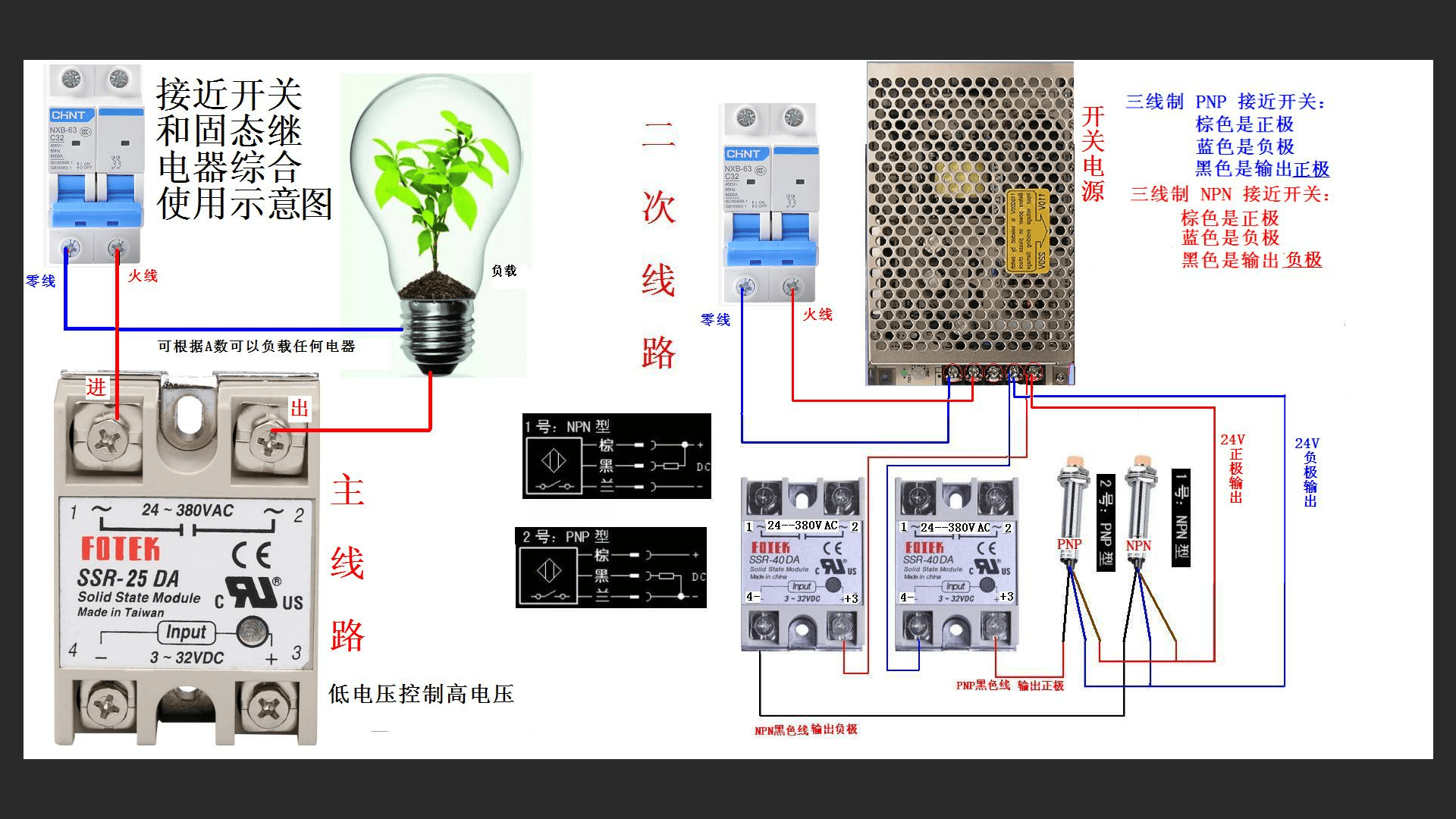

实例——某PLC输入接线图片段：
I0.0 — 101号线 — SB2启动按钮(NO) — COM(0V)
I0.1 — 102号线 — SB1停止按钮(NC) — COM(0V)
I0.2 — 103号线 — FR(95-96 NC) — COM(0V)
I0.3 — 104号线 — SQ1正向限位 — COM(0V)

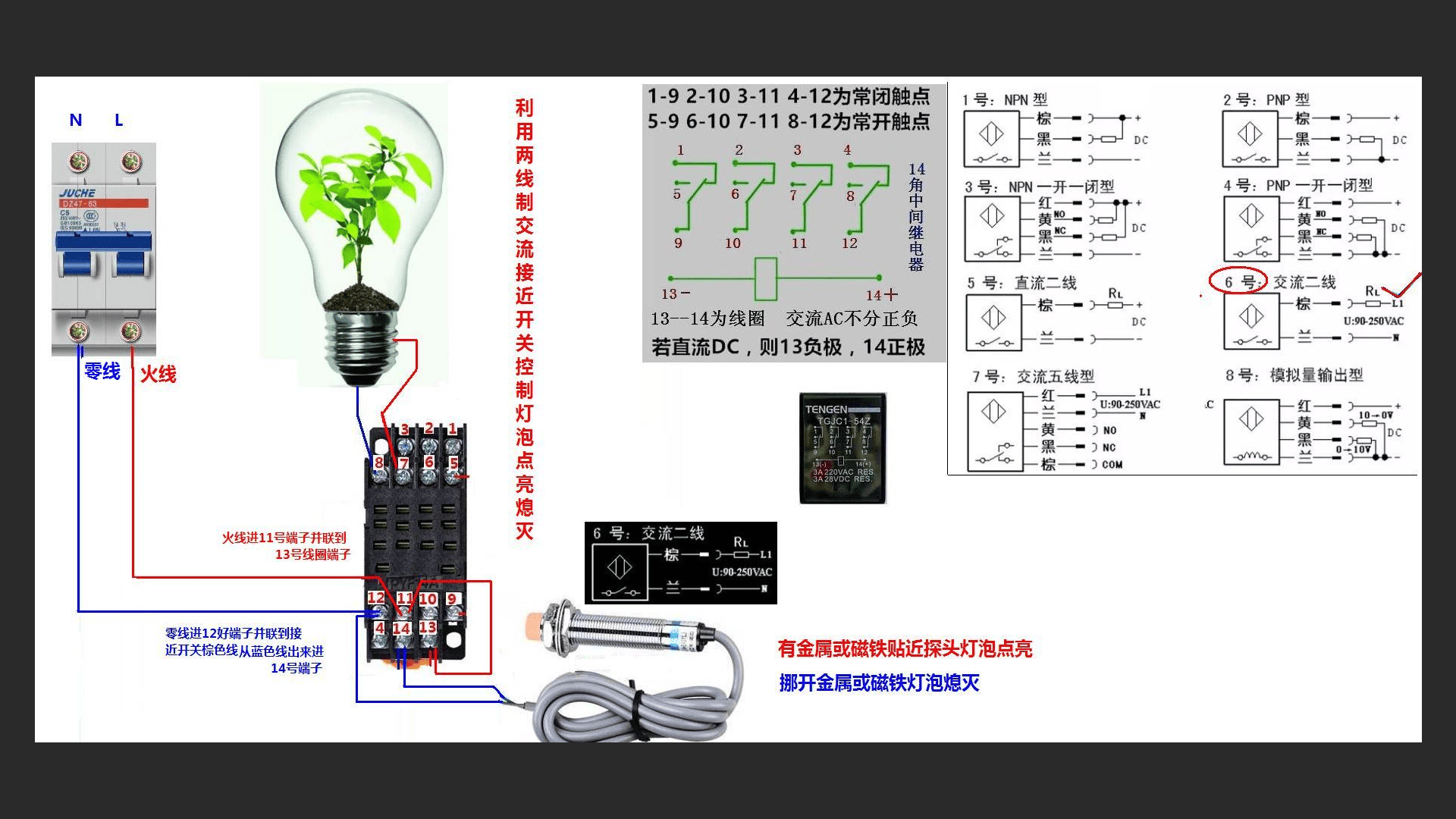

I0.4 — 105号线 — 接近开关1(黑色信号线) — COM(0V)
读法：I0.0端子连101号导线，101号线接到启动按钮SB2的常开触点一端，
触点另一端连回COM，形成完整通路。按下SB2时I0.0检测到24V信号。
第一列标注：端子号（如I0.0、I0.1...）
第二列标注：线号（如101、102...）
第三列标注：来源（如"SB启动"、"SQ1到位"、"压力开关"）
实例——某PLC输入接线图片段：
I0.0 — 101号线 — SB2启动按钮(NO) — COM(0V)
I0.1 — 102号线 — SB1停止按钮(NC) — COM(0V)
I0.2 — 103号线 — FR(95-96 NC) — COM(0V)
I0.3 — 104号线 — SQ1正向限位 — COM(0V)
I0.4 — 105号线 — 接近开关1(黑色信号线) — COM(0V)
读法：I0.0端子连101号导线，101号线接到启动按钮SB2的常开触点一端，
触点另一端连回COM，形成完整通路。按下SB2时I0.0检测到24V信号。
看输出接线图的方法：
第一列标注：端子号（如Q0.0、Q0.1...）
第二列标注：线号（如201、202...）
第三列标注：去向（如"KA1线圈"、"HL运行灯"）
实例——某PLC输出接线图片段：
Q0.0 — 201号线 — KA1线圈(A1) — KA1线圈(A2) — DC24V+
Q0.1 — 202号线 — HL-Green(运行灯) — N
Q0.2 — 203号线 — KA2线圈(A1) — KA2线圈(A2) — DC24V+

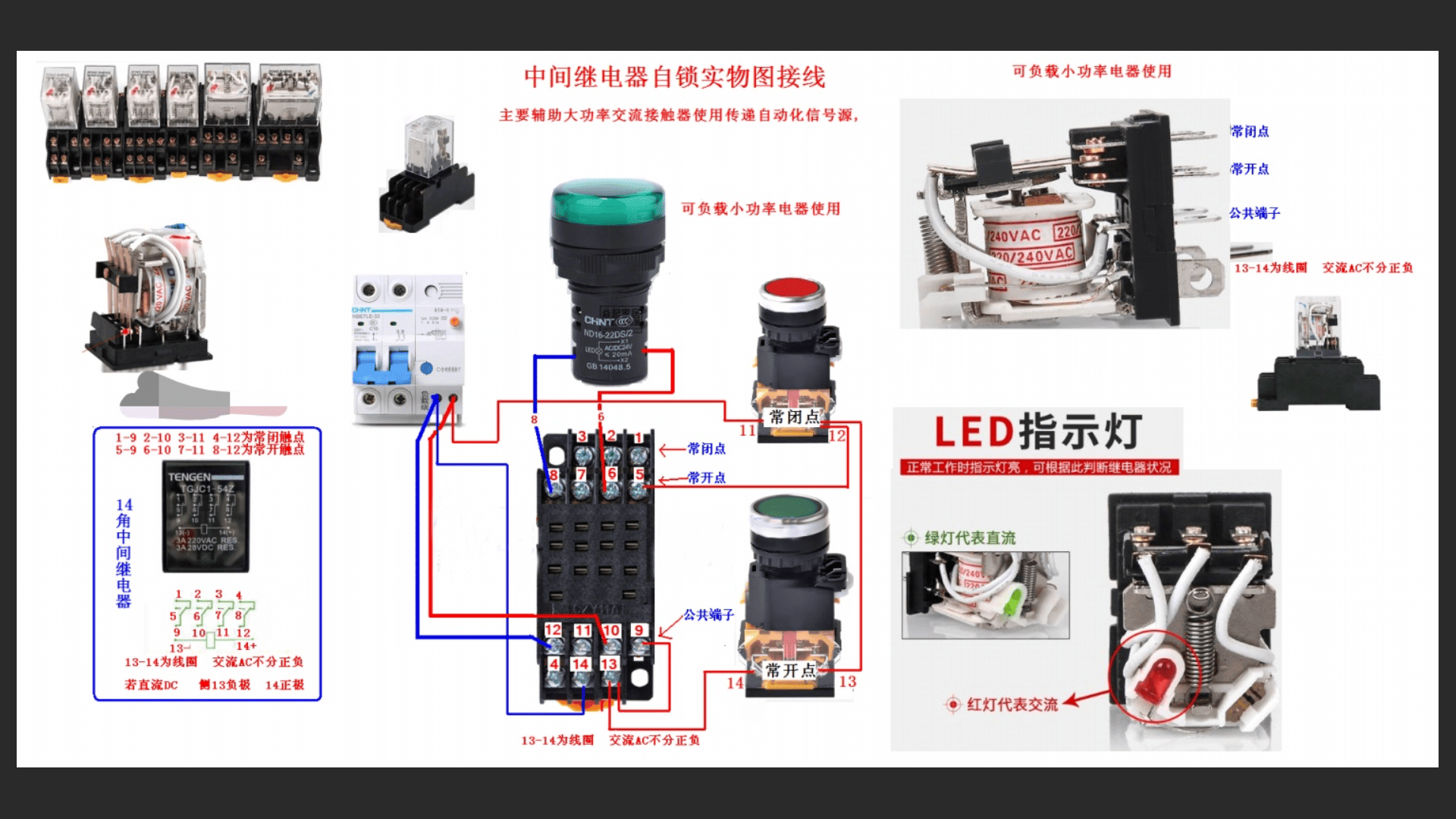

然后KA1/KA2的触点再控制强电回路：
KA1(13-14 NO) — 301号线 — KM1线圈(A1-A2) — AC220V(N)
第一列标注：端子号（如Q0.0、Q0.1...）
第二列标注：线号（如201、202...）
第三列标注：去向（如"KA1线圈"、"HL运行灯"）
实例——某PLC输出接线图片段：
Q0.0 — 201号线 — KA1线圈(A1) — KA1线圈(A2) — DC24V+
Q0.1 — 202号线 — HL-Green(运行灯) — N
Q0.2 — 203号线 — KA2线圈(A1) — KA2线圈(A2) — DC24V+
然后KA1/KA2的触点再控制强电回路：
KA1(13-14 NO) — 301号线 — KM1线圈(A1-A2) — AC220V(N)
案例三：变频器接线图怎么读
变频器图上必须标注的端子：
电源侧：R / S / T（输入端，接断路器出线）
电机侧：U / V / W（输出端，接电机）
制动：P/+ 和 PB（制动电阻端子，如果有的话）
控制：FWD(正转)、REV(反转)、COM(公共端)
模拟：AI1(频率给定)、GND(模拟地)
报警：TA / TC（故障继电器输出）
读图顺序：
1. 先看主电路：电源(R/S/T)在哪进 → 从哪出(U/V/W)到电机
2. 再看控制端子：哪个端子接启动信号、哪个接调速信号
3. 最后看报警/通讯：故障时怎么通知PLC
电源侧：R / S / T（输入端，接断路器出线）
电机侧：U / V / W（输出端，接电机）
制动：P/+ 和 PB（制动电阻端子，如果有的话）
控制：FWD(正转)、REV(反转)、COM(公共端)
模拟：AI1(频率给定)、GND(模拟地)
报警：TA / TC（故障继电器输出）
读图顺序：
1. 先看主电路：电源(R/S/T)在哪进 → 从哪出(U/V/W)到电机
2. 再看控制端子：哪个端子接启动信号、哪个接调速信号
3. 最后看报警/通讯：故障时怎么通知PLC
识图技巧
快速读图技巧
技巧一：化整为零
把复杂电路拆分成若干基本单元分别理解
把复杂电路拆分成若干基本单元分别理解
技巧二：顺藤摸瓜
从电源开始，沿着回路找到负载，再回到电源
从电源开始，沿着回路找到负载，再回到电源
技巧三：寻找规律

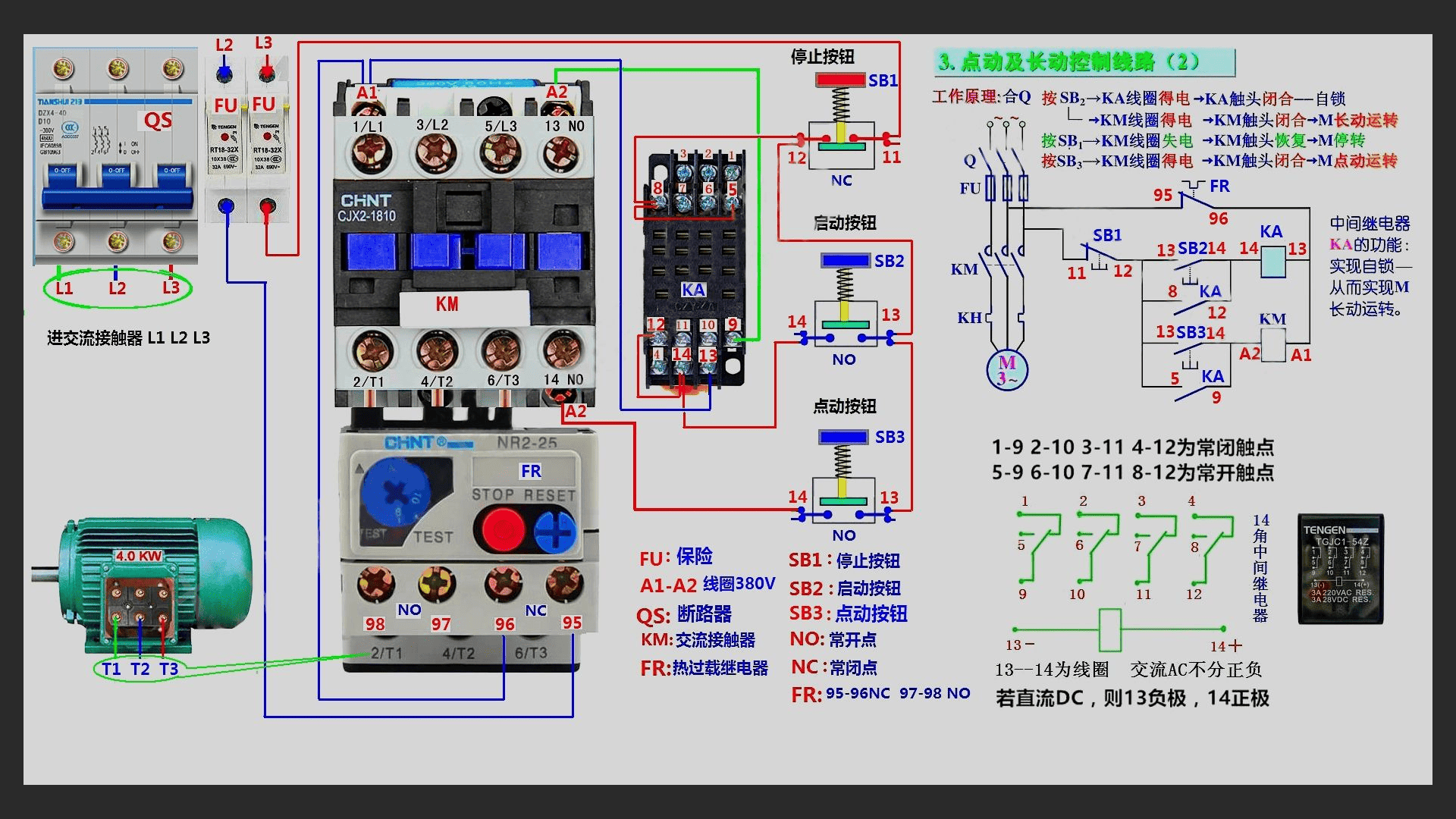

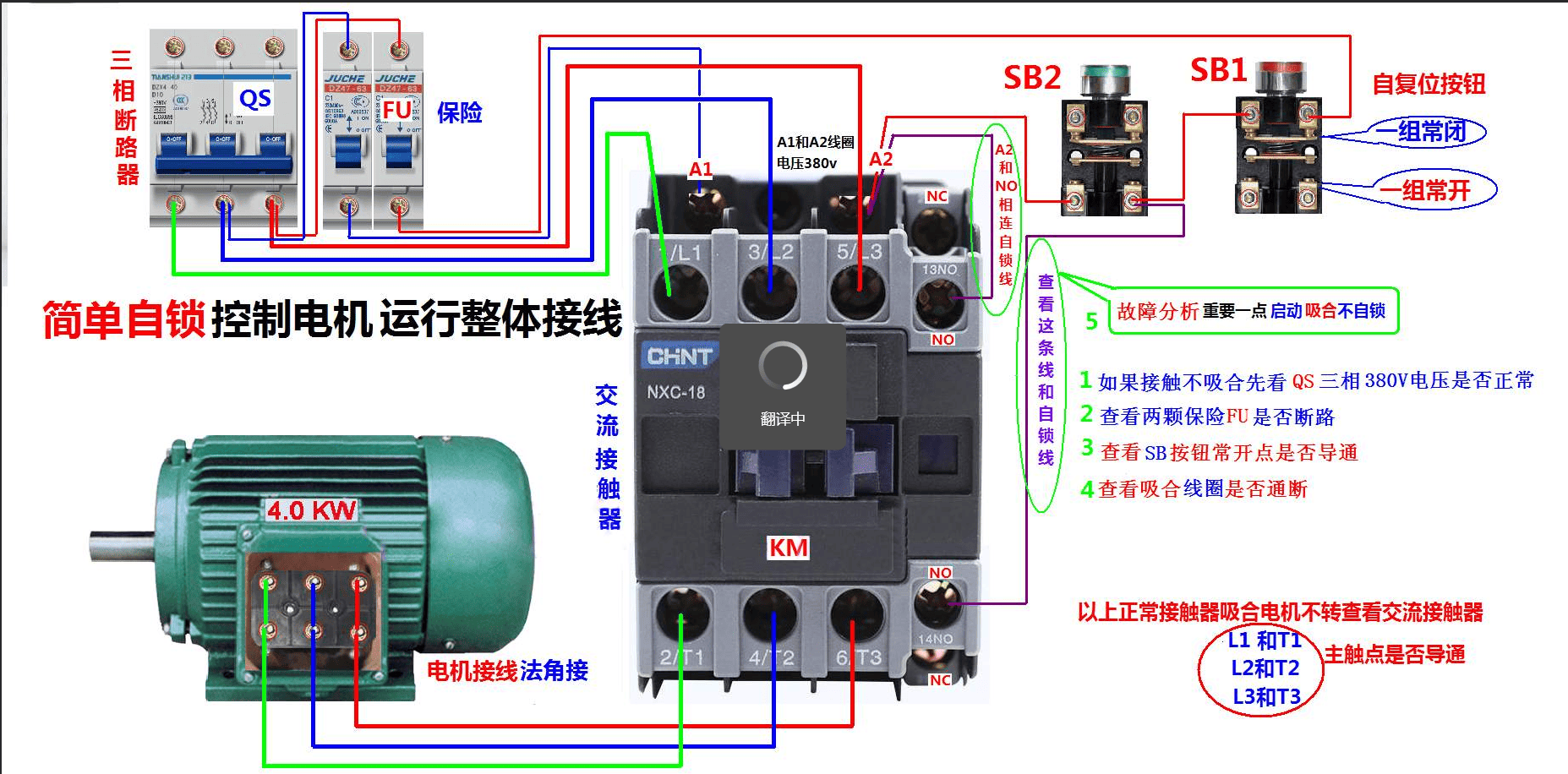

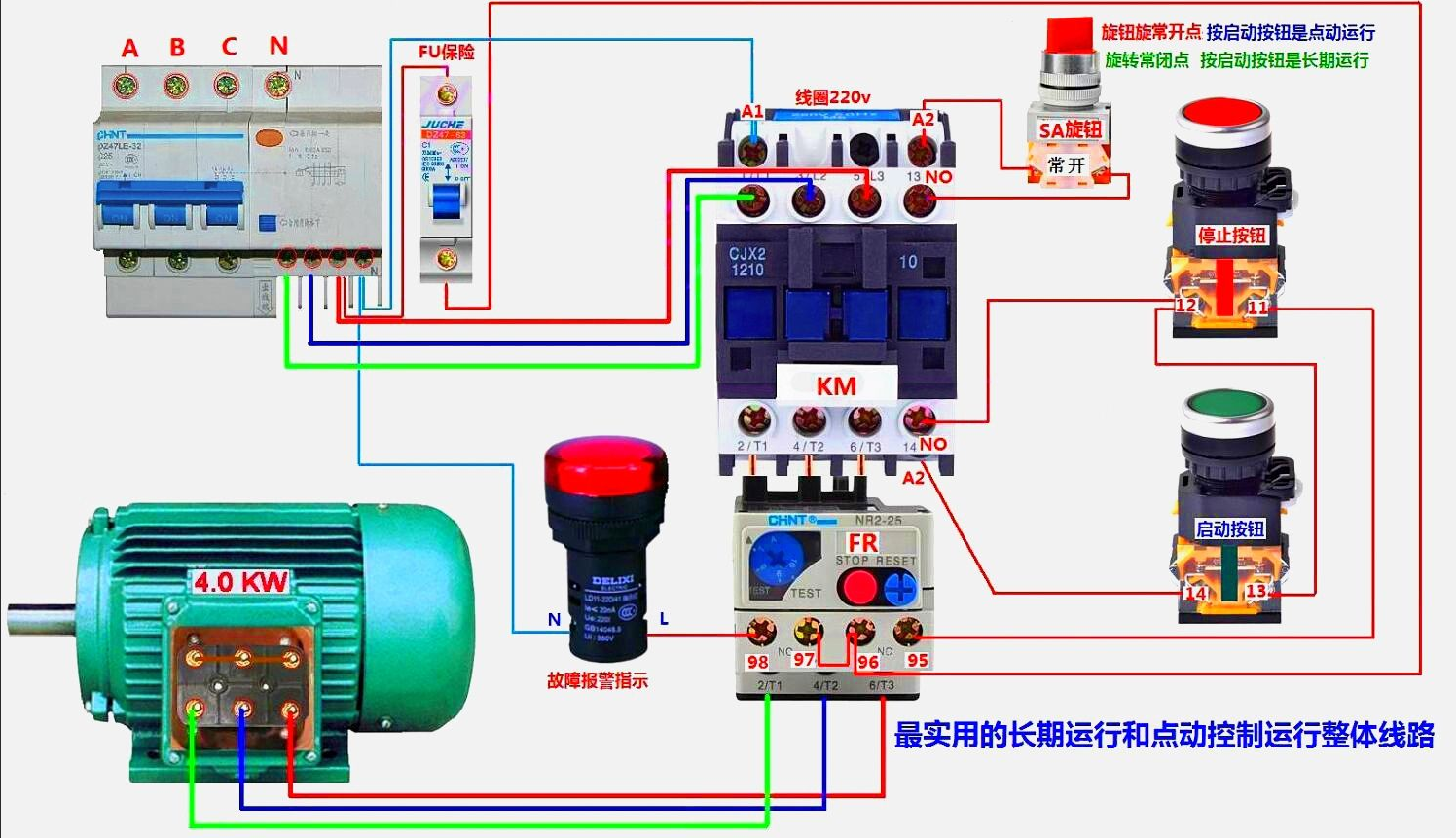

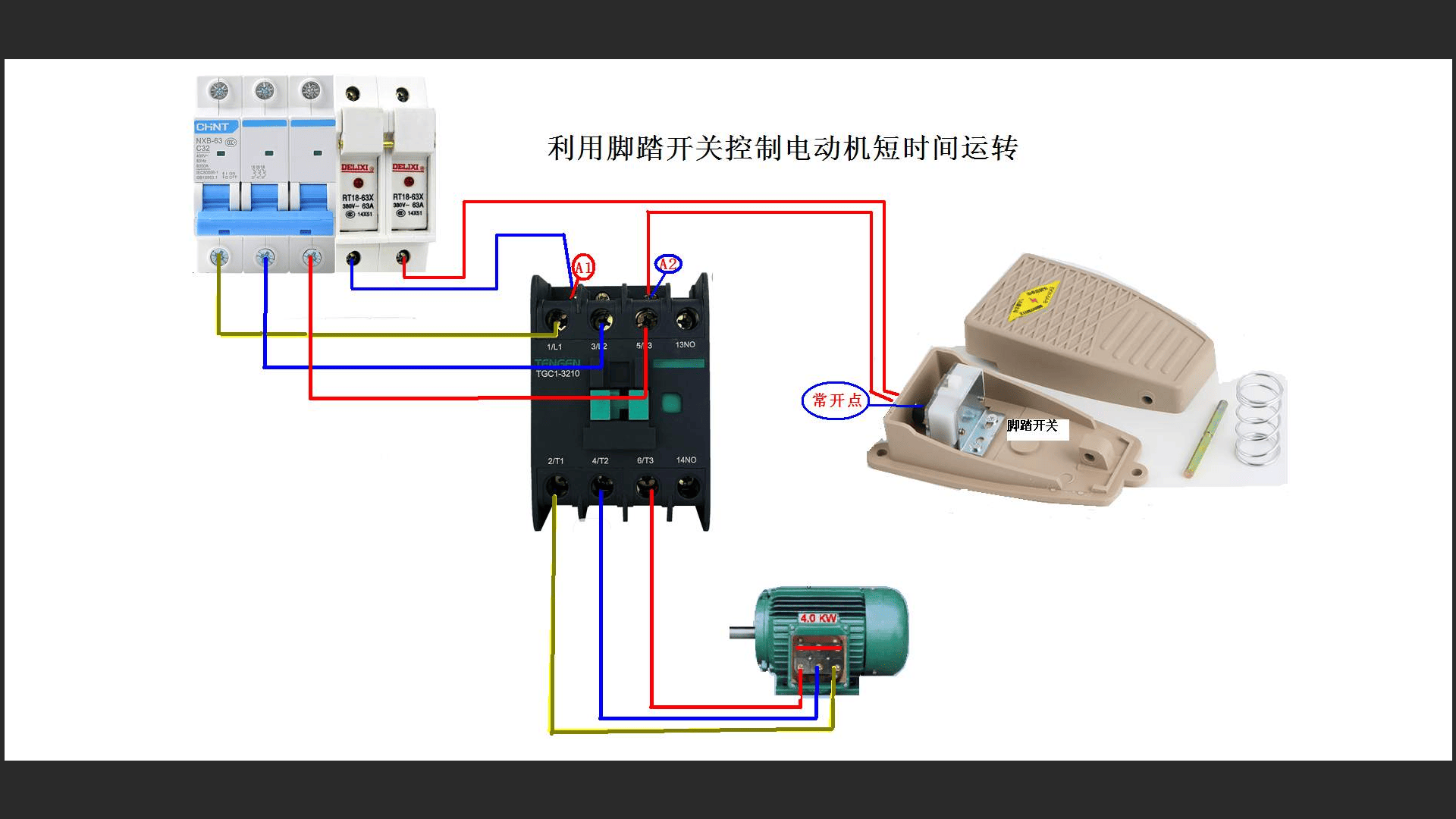

大部分电路都由"点动 + 自锁 + 互锁 + 保护"组成
大部分电路都由"点动 + 自锁 + 互锁 + 保护"组成
技巧四：对比记忆
相似电路（如星三角、自耦降压）对比学习
相似电路（如星三角、自耦降压）对比学习
常见错误避免
错误一：只看元件不看线
忽略了导线连接关系，导致接线错误
忽略了导线连接关系，导致接线错误
错误二：不分主次电路
主电路和控制电路同等重要，缺一不可
主电路和控制电路同等重要，缺一不可
错误三：忽视标注信息
线号、端子号、回路编号都是重要信息
线号、端子号、回路编号都是重要信息
提升建议
- 多看、多画、多练习
- 准备一个笔记本，记录常见电路
- 对照实物理解图纸
- 学会查阅电气符号标准
- 了解相关国家标准（GB/T）
推荐学习资源：
《电气控制技术》教材
国家标准 GB/T 4728（电气简图用图形符号）
国家标准 GB/T 6988（电气技术用文件的编制）
多临摹实际工程图纸
《电气控制技术》教材
国家标准 GB/T 4728（电气简图用图形符号）
国家标准 GB/T 6988（电气技术用文件的编制）
多临摹实际工程图纸
